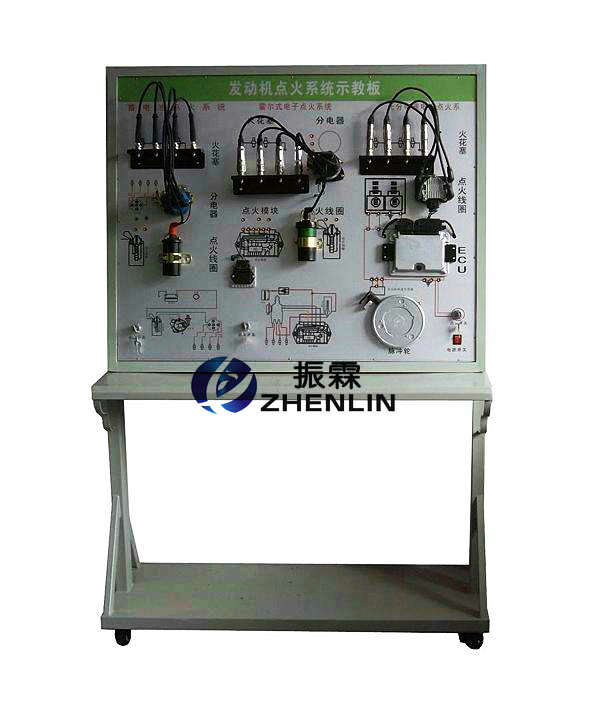

  • ZLGD-10型发动机点火系统示教板


  •     发动机点火系统示教板(六合一)是配合大中院校、部队、汽修等专业的汽车培训技能之用,该设备采用发动机电控系统的真实部件,面板上绘有六种完整的点火系统的电路图,设置有检测端子,可通过仪器仪表检测各种信号参数如电压、电阻、频率等工作过程。通过发动机电控系统的演示,可清楚了解内部的结构与功能,便于学生较快地掌握发动机电控系统的构造和原理,提高学生对发动机电控系统的初步认识,使学生了解发动机电控系统更直观更深入的教学目的。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
    一、发动机点火系统示教板(六合一)结构组成:
    安装六种类型点火系统:
    1、传统点火系统(国产白金点火系)
    2、电控双缸点火系统(时代超人)
    3、电控单缸点火系统(帕萨特)
    4、磁脉冲有分电盘式点火系统整套配件(丰田5A-FE)
    5、电子霍尔式点火系统统整套配件(大众)
    6、日产SR20光电式点火系统整套配件
    发动机电脑、曲轴位置感应器、凸轮轴位置感应器等与点火直接相关的传感器、点火放大器、电源、高压线、高压包、火花塞、调速电机、分电器、控制面板、可移动台架、彩色原理与结构图、故障设置系统、使用说明书及任务驱动式实训指导书等。
    二、发动机点火系统示教板功能特点:
    1、操纵开关及按钮,可真实演示汽车六种点火系统的工作过程。
    2、数显表显示各传感器信号电压值;
    3、通过面板上对应的电路检测端子,可测试电压、电流、阻值等各种信号参数;
    4、发光二极管显示系统执行器状态;
    5、故障模拟系统可模拟实际运行工况,设置多种实车常见故障。具体内容详见故障模拟设置装置说明。
    6、汽车油漆高温烤漆处理;转动部件外加装防护装置;加装交流电源漏电保护装置。
    7、底架部分采用实验桌,台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等,表面采用烤漆工艺,带自锁脚轮。
    8、装OBD诊断座,可测试系统故障码及数据流等参数。
    四、发动机点火系统示教板技术参数:
    1、外形尺寸:(约):1240×600×1700mm(长×宽×高)
    2、外接电源:AC 220V±10% 50Hz
    3、工作电压:12V直流电压;
    4、燃油压力表:0~10kg/psi
    5、工作温度:-50℃~50℃;
    6、钢管:40*40*3mm
    7、机柜:1.5mm冷板冲压成形,
    8、移动脚轮:100*60mm


    发动机点火系统系统示教板(三合一)
    一、发动机点火系统示教板产品简介:
      发动机点火系统示教板选用汽车三种点火系统实物,展示汽车点火系统的结构与原理;面板上绘有三种完整的点火系统的电路图,设置有检测端子,可通过仪器仪表检测各种信号参数如电压、电阻、频率等。本示教板功能齐全、操作方便、安全可靠。
    二、发动机
    点火系统示教板结构组成:
      发动机点火示教板安装三类型点火系统:①传统点火系统②大众霍尔电子点火系统③大众电控双缸点火系统;
    发动机电脑、曲轴位置感应器、凸轮轴位置感应器等与点火直接相关的传感器、点火放大器、电源、高压线、高压包、火花塞、调速电机、分电器、控制面板、可移动台架、OBD诊断座、彩色原理与结构图、故障设置系统、使用说明书及任务驱动式实训指导书等。
    三、
    发动机点火系统示教板功能特点:
    1、操纵开关及按钮,可真实演示汽车三种点火系统的工作过程。
    2、数显表显示各传感器信号电压值;
    3、通过面板上对应的电路检测端子,可测试电压、电流、阻值等各种信号参数;
    4、发光二极管显示系统执行器状态;
    5、故障模拟系统可模拟实际运行工况,设置多种实车常见故障。具体内容详见故障模拟设置装置说明。
    6、汽车油漆高温烤漆处理;转动部件外加装防护装置;加装交流电源漏电保护装置。
    7、底架部分采用实验桌,台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等,表面采用烤漆工艺,带自锁脚轮。
