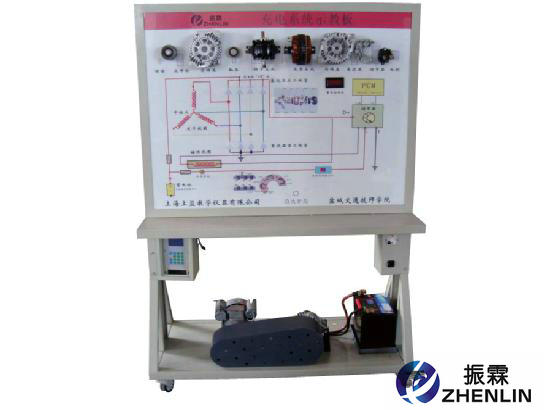

  • ZLGD-13型汽车充电系统示教板


  • 一、汽车充电系统示教板产品简介:
      该设备采用全新大众STN2000汽车充电系统实物为基础,充分展示汽车充电系统的组成结构和工作过程。
    适用于学校对汽车充电系统理论和维修实训的教学需要。
    二、汽车充电系统示教板的功能特点:
    1.真实可运行的充电系统,充分展示汽车充电系统的组成结构。
    2.打开点火开关,触发三相电机运行,带动发电机工作,充电指示灯灭,蓄电池端电压升高,真实演示汽车充电系统的工作过程。通过面板上的电流表、电压表可观察充电电流和蓄电池电压的数值。
    3.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析汽车充电系统的工作原理。
    4.示教板面板上安装有发电机总成分解部件,可直观认识发电机的组成结构。
    5.示教板面板上安装有检测端子,可直接在面板上检测汽车充电系统各电路元件的电信号,如电阻、电压、电流、频率信号等。
    6.示教板面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。
    三、汽车充电系统示教板的
    技术规格:
      外形尺寸(约):1240×600×1700mm(长×宽×高)
      动力电源:三相四线(或三相五线)380V±10% 50Hz
      工作电压:直流12V
      工作温度:-40℃~+50℃
      三相异步电动机
      1)电  压:AC 220V/380V
      2)功  率:2.2KW
      3)转  速:1420r/min
      颜色:7032
      钢管:40*40*3mm
      机柜:1.5mm冷板冲压成形,背面设置维修门;
      移动脚轮:100*60mm
    四、汽车充电系统示教板的
    基本配置
    序号 名       称 规格型号 单位 数量
    1 检测控制面板 装有各种检测端子,彩色电路图和工作原理示意图
    (面板:1200*900*4mm)
    1
    2 点火开关   1
    3 发电机总成 全新 1
    4 发电机总成分解部件   1
    5 充电指示灯   1
    6 三相异步电动机 YT 100L1-4 1
    7 保险丝盒   1
    8 电压表 0~30V 1
    9 电流表 0~±100A 1
    10 蓄电池 12V 45Ah 1
    11 电源总开关 50A 1
    12 移动台架(带自锁脚轮装置) 1240×600×1700mm(长×宽×高) 1
    13 故障模拟与排除装置   1

    ————————————————————————————————————————————————————
    温馨提示:
    1、上海振霖:公司生产的教学设备产品种类多、价格实惠、质量保证、交货迅速、售后服务周到;
    2、货品验收:收货时请现场检查汽车充电系统示教板的货品外观,核实汽车充电系统示教板的型号、数量及配件,拒收处于受损状态的汽车充电系统示教板并及时联系上海振霖公司;
    3、质保说明:上海振霖公司将为你提供汽车充电系统示教板产品说明书内的质保条件和质保期,在质保范围内提供对汽车充电系统示教板的免费维修,超出条件承诺时提供对汽车充电系统示教板的有偿维修;
    4、退货/换货:单方面原因导致的汽车充电系统示教板错误或汽车充电系统示教板购买数量错误,造成汽车充电系统示教板的退换货要求,将不被接受;
    5、货期说明:汽车充电系统示教板的发货期为参考值,如您需要了解汽车充电系统示教板的精确货期,请与振霖的销售人员联系;
    6、其他事项:如对汽车充电系统示教板有任何疑问,请致电:021-36036191 ,我们将由专业技术人员为您解答汽车充电系统示教板的相关疑问,我们还可以帮您推荐符合您要求的汽车示教板等相关产品!
    ————————————————————————————————————————————————————
