  • ZL-PVT22型太阳能光伏发电综合实训系统


  • 太阳能光伏发电综合实训系统的应用范围:
      主要提供于职高、大学、研究生、企业技工以太阳能发电为主课题的研究和培训。设备由模拟太阳灯、太阳能电池板、二维跟踪机构、光伏控制器、储能蓄电池、负载、仪表及工控电脑等组成。

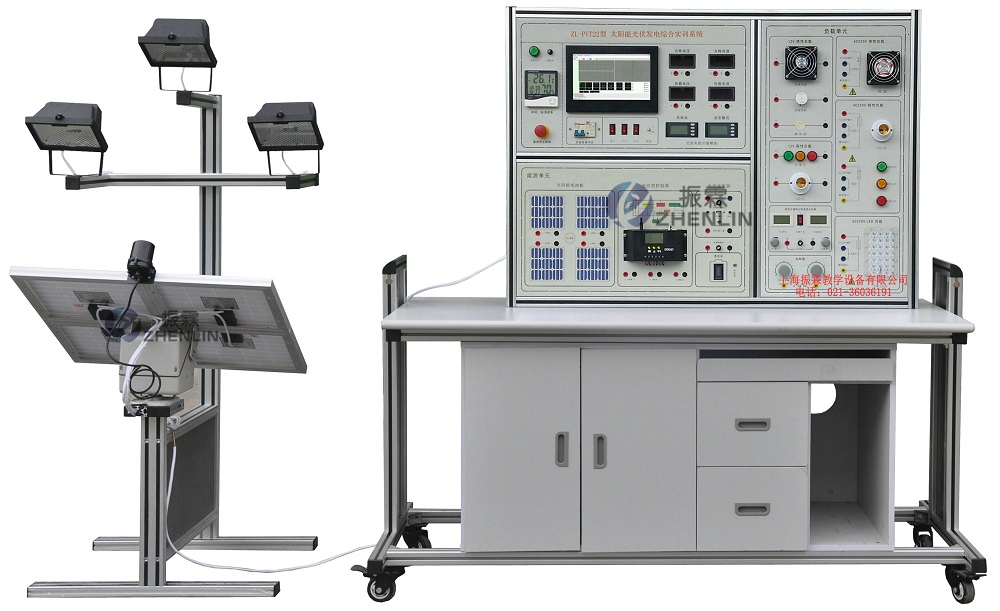

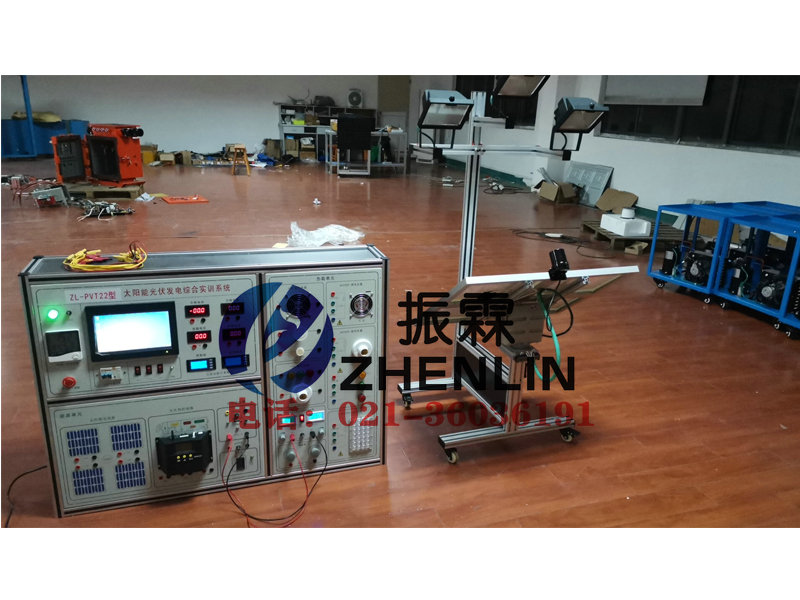

     太阳能光伏发电综合实训系统,太阳能光伏发电实训平台
    二、太阳能光伏发电综合实训系统的技术参数:
      2.1、太阳能电池板
    太阳能电池板采用阵列组装形式,主要采用4块(或更多)小型太阳能电池板组建,可实现太阳能电池板的并接方式和串接方式,进而提供大电流或大电压的两种太阳能电池板组网方式。
    最大输出功率:4*10W
    开路电压:21.24V(并联),4*21.24V(串联)
    短路电流:4*0.75A(并联),0.57A(串联)
      2.2、自动跟踪单元
    跟踪方式:双轴全自动跟踪; 精度:±0.5°
    水平回转角度:360° ;俯仰角度:180°
    控制器供电电源:DC 12V
    电机供电电源:DC 12V
      2.3、照度计
    量程:0-225Lx、200-2250Lx、2000-22500Lx和20K-225KLx(225000Lx)自动切换量程。
      2.4、含有电压表、电流表、温度表及湿度表
    直流电压表0-200V、直流电流表2A各两只
    交流电压表0-500V、交流电流表5A各一只
    温度、湿度表:温度测量范围:-50℃-+70℃  湿度测量范围:20%-90%
      2.5、蓄电池容量7.2Ah、电压12V
      2.6、环境监测模块技术指标
    含有照度计、温度表、湿度表,单片机时钟系统,实现时间的显示
      2.7、13寸工控一体机,带触摸功能
    C P U:Intel 1037U 1.8GHz 22nm双核处理器TDP 17W超低功耗处理器
    主 板:Intel M11工控固态节能主板
    内 存:1G DDR3 1333超高速内存,支持1333/1066MHz内存,最大可支持8GB。
    硬 盘:24G SSD固态硬盘
    显 卡:集成Intel  HD Graphics核心显卡,提供VGA、LVDS、双HDMI显示输出,LVDS支持双通道24bit,支持单独显示、双显复制、双显扩展。
    声 卡:集成ALC662 6声道高保真音频控制器
    网 卡:集成1个RTL千兆网卡,支持网络唤醒、PXE功能。
    电 源:外置电源(100V至220V宽幅电压,全球通用)
    显示屏:13寸LED工控屏 分辨率:1024*600
    触摸屏:台湾军工Touchkit 4线触摸屏,透光率高;性能稳定,触摸灵敏
    整机接口:4* USB 2.0接口,其中两个可支持USB3.0(需定制),
    1* HDMI接口:1* VGA接口,1* RJ-45网络接口,1* Line out(绿色),1* Mic(红色)
    2*COM串口,1* 12V DC_JACK输入接口
      系统状态:
    太阳能控制器(带报警功能):
    输入电压、电流、功率的数据显示及动态曲线显示
    输出电压、电流、功率的数据显示及动态曲线显示
    蓄电池:电压数据显示及动态曲线显示
      2.8、太阳能发电逆变器模块技术指标
    类别:正弦波逆变器
    输入电压:DC9.7-14.4V,
    输出电压:AC220±5%和5V
    欠压保护:9.6V±0.2V
    过压保护:14.4V±0.2V
    输出功率:100W
    峰值功率:300W
    输出波形:正弦波
      2.9、太阳能控制器技术指标:
    控制器相关参数:(12V/24V自动切换系统)
    (1)具有过充、过放、电子短路、过载保护、独特的防反接保护等全自动控制
    (2)采用了串联式PWM充电主电路,使充电回路的电压损失较使用二极管的充电电路降低近一半,充电效率较非PWM 高3%-6% ,增加了用电时间;过放恢复的提升充电,正常的直充,浮充自动控制方式使系统有更长的使用寿命;同时具有高精度温度补偿
    (3)欠压电压:12.0V;×2/24V
    (4)超压保护:17V; ×2/24V
    (5)过载、短路保护:1.25   倍额定电流60秒, 1.5倍额定电流5秒时过载保护动作, ≥3倍额定电流短路保护动作
    (6)总额定充电电流:10A
    (7) 浮充:13.6V;×2/24V;(维持时间:直至降到充电返回电压动作)
    (8) 控制方式:充电为  PWM 脉宽调剂
    控制器主要功能:
    (1)太阳能电池板工作状态(欠压、运行)
    (2)蓄电池工作状态(过充、过放、充电)
    (3)蓄电池电量指示(25%,50%,75%,100%)
    (4) 输出模式设置(普通,光控,时控)
    (5) 蓄电池充电电流,电压监测。
      2.10、负载单元
    (1)DC12V直流负载五组。(感性负载3组,阻性负载2组)
       1)感性负载有:12V直流风扇、12V直流电机、12V蜂鸣器
       2)阻性负载有:12V交通灯、3W LED灯
    (2)AC220V交流负载四组。(感性负载1组,阻性负载3组)
       1)感性负载有:220V直流风扇
       2)阻性负载:220V交通灯.220V 3WLED灯、220V28WLED灯
    (3)可调稳压电源(0-12V,0-1A)。
    根据要求可升级为0-30V、0-5A的可调恒压恒流稳压电源。
    (4)可调电阻箱技术参数如下:
       1)阻值范围:10欧-99.99K
       2)误差范围:±1%
    (5)USB接口电压输出:可为电子设备提供5V直流稳压电源。
    三、
    太阳能光伏发电综合实训系统的实验内容:
        实验一 太阳能电池板特性实验系列
    1-1、太阳能电池板开路电压测试实验
    1-2、太阳能电池板短路电流测试实验
    1-3、太阳能电板I-V特性测试实验
    1-4、太阳能电池板最大输出功率计算实验
    1-5、太阳能电池板填充因子计算实验
    1-6、太阳能电池板转换效率测量实验
    1-7、开路电压与相对光强的函数关系实验
    1-8、短路电流与相对光强的函数关系实验
    1-9、太阳能电池板P-V特性测试实验
    1-10、太阳能电池板暗伏安特性测试实验
    1-11、太阳能组件输出特性测试实验
    1-12、串联电阻对填充因子的影响测试实验
    1-13、并联电阻对填充因子的影响测试实验
    1-14、太阳能电池光谱特性测试实验
    1-15、太阳能电池板的串联开路电压测试实验
    1-16、太阳能电池板的串联短路电流测试实验
    1-17、太阳能电池板的并联开路电压测试实验
    1-18、太阳能电池板的并联短路电流测试实验
    1-19、负载特性测试实验
        实验二 太阳能自动跟踪实验系列
    2-1、逐日系统原理实验
    2-2、太阳光跟踪定位传感器原理实验
    2-3、环境对光伏转换影响实验
    2-4、跟踪控制器操作实验
    2-5、传动执行机构接线实训
         2-6、太阳能光控跟踪实验
    2-7、太阳能光控-时控跟踪实验
    2-8、太阳能电池组件环境监测实验
        实验三 太阳能蓄电池控制器实验系列
    3-1、太阳能蓄电池充电控制实验
    3-2、控制器充放电保护实验
    3-3、蓄电池电压、电流测试实验
    3-4、蓄电池电量估测实验
    3-5、控制电池电流流入、输出实验
    3-6、控制器环境温度测量实验
    3-7、控制器光控-时控输出实验
        实验四 太阳能应用实验系列
    4-1、太阳能交、直流风扇实验
    4-2、太阳能路灯实验
    4-3、太阳能警示灯实验
    4-4、太阳能充电器实验
    4-5、太阳能可变阻抗负载实验
        实验五 太阳能负载实验系列
    5-1、最大输出电流实验
    5-2、最大输出功率实验
    5-3、在不同恒压状态下电流特性
    5-4、在不同恒流状态下电压特性
        实验六 太阳能光伏逆变器实验系列
    6-1、逆变器的工作原理分析实验;
    6-2、输出电压、电流测试实验;
    6-3、最大输出功率的估算实验;
    6-4、过载或短路保护演示实验;
    6-5、输入电压防反接演示实验;
    6-6、输入电压范围测试实验;
    6-7、转换效率计算实验;
    太阳能光伏发电综合实训系统的主要设备清单:
    序号 名     称 型  号 数 量 单 位 备注
    1 太阳能光伏发电综合实训系统(控制台) ZL-PVT22 1
    2 太阳能电池板 ZL-10wp 4
    3 双轴跟踪机构、光传感器、模拟光源 ZL-PVT22 1
    4 光伏控制器带通讯功能 ZL-3024 1
    5 光伏逆变器(DC-AC转换器)带市电切换 ZL-DA300 1
    6 室内温、湿度表,带时间显示 HTC-1 1
    7 电子电能计量模块 PEM-002 2
    8 数显仪表   4
    9 交流漏电保护开关 DZ16 1
    10 蓄电池及电量显示模块   1
    11 工控一体机 10寸 1
    12 上位软件   1
    13 使用手册 ZL-PVT22 1
    价格合计:
