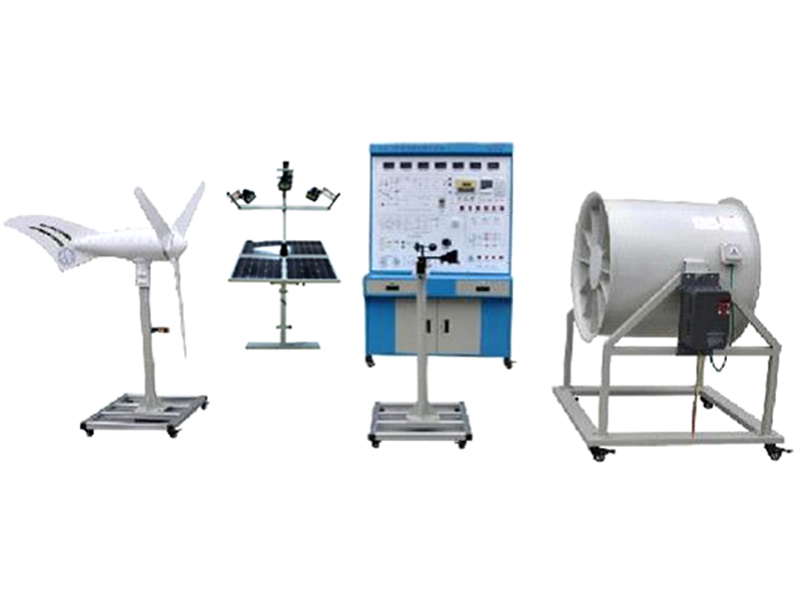

  • ZLNE-Y25型风光互补发电测量控制实训系统


  • 风光互补发电测量控制实训系统,发电测量控制实训装置
      风光互补发电测量控制实训系统应用范围:主要面向职高、大学、研究生、企业技工以风力发电和太阳能离网、并网发电为主课题的研究和培训。
    一、太阳能电池:
    1、系统规格
    ◆ 系统工作电压:12/24V DC  220VAC
    ◆ 系统最大电流:10A
    ◆ 系统最大功率:500W
    2、单晶硅太阳能电池规格
    ◆ 组件尺寸(L*W*H):536*477*28mm×4
    ◆ 最佳功率:25W
    ◆ 最佳工作电压:17.05±0.5V
    ◆ 最佳工作电流:1.43±0.10A,
    ◆ 短路电流:1.6±0.10A,
    ◆ 开路电压:21.0±0.5V
    3、风机力发电机参数
    ◆ 额定功率:400(W)
    ◆ 额定电压:12/24(V)
    ◆ 额定电流:33.3/16.7(A)
    ◆ 风轮直径:1.5(m)
    ◆ 启动风速:2.5(m/s)
    ◆ 额定风速:9.6(m/s)
    ◆ 安全风速:35(m/s)
    ◆ 发电机工作形式:永磁同步发电机
    ◆ 风叶旋转方向:顺时针
    ◆ 风叶数量:3(片)
    ◆ 风叶材料:玻璃增强聚丙烯材料
    ◆ 电机材料:铝合金&不锈钢
    4、模拟风洞模块
    ◆ 风量:32073 mз/h
    ◆ 风压:388Pa
    ◆ 转速:1450 r/min
    ◆ 功率:5.0kW
    5、风光互补控制器规格
    ◆ 工作电压:12VAC
    ◆ 充电功率:400W
    ◆ 充电方式:PWM脉宽调制
    ◆ 充电最大电流 35A
    ◆ 过放保护电压 11V
    ◆ 过放恢复电压 12.6V
    ◆ 输出保护电压 16V
    ◆ 卸载开始电压(出厂值)15.5V
    ◆ 卸载开始电流(出厂值) 15A
    ◆ 控制器设有蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关功能;
    ◆ 负载为100W以下的12V/24V直流负载,控制单元一通道为常开输出,另一通道为多类定时输出(光控开、光控关,定时开、定时关,)。
    6、离网逆变电源
    ◆ 直流输入电压:10.8~16.8VDC
    ◆ 额定蔬出功率:300W
    ◆ 输出电压:110VAC
    ◆ 输出波形:纯正弦波
    ◆ 输出频率:50Hz
    ◆ 工作效率:85%
    ◆ 功率因数:>0.88
    ◆ 波形失真率≤5%
    ◆ 工作环境:温度-20℃~50℃
    ◆ 相对湿度:﹤90﹪(25℃)
    ◆ 保护功能:极性反接、短路、过热、过载保护
    7、并网同步逆变电源
    ◆ AC标准电压范围: 90V-140V/180V-260VAC
    ◆ AC频率范围:    55Hz~63Hz/45Hz~53Hz
    ◆ 输出电流总谐波失真:   THDIAC <5%
    ◆ 相 位 差:       <1%
    ◆ 岛效应保护:     VAC;f AC
    ◆ 输出短路保护:   限流
    ◆ 显示方式:       LED
    ◆ 待机功耗:       <2W
    ◆ 夜间功耗:       <1W
    ◆ 环境温度范围:   -25 ℃~60℃
    ◆ 环境湿度:       0~99%(Indoor Type Design)
    8、太阳能电池自动跟踪模块
    ◆ 跟踪方式:双轴全自动跟踪
    ◆ 跟踪精度:±1°
    ◆ 水平回转角度:360°
    ◆ 俯仰角度:180°
    ◆ 传动机构自重:8Kg   (不含支架与电池板)
    ◆ 最大承重:25Kg(可装120W以下的电池板)
    ◆ 电机供电电源:DC 12V
    ◆ 控制器供电电源:DC 12V
    ◆ 系统年平均耗电量:0.1W
    ◆ 抗风等级:10级
    ◆ 工作高度1695㎜,最低工作高度1500㎜,承载8㎏,净重1.8㎏,
    ◆ 模拟小太阳模块:220VAC  150W金卤灯或500W自然色投光灯
    9、测风系统模块
    ◆ 测量范围   风速:0~60m/s    风向:0~360°
    ◆ 精 度      ±0.1m/s  ± 3°
    ◆ 工作电源:AC 220V±20%  50HZ, DC24V、12V、5V或其他供电。
    ◆ 记录间隔:  1分钟~240分钟连续可设置
    ◆ 内部存储:  4M bit
    ◆ 通讯接口:  RS-232/485/USB通讯
    ◆ 环境温度:   -40℃~50℃
    ◆ 转速传感器:0~5000 风力发电机转速检测显示(室内)
    10、电表规格
    ◆ 电流表:× 3个,2A, 显示模式︰0.5”LED
    ◆ 电压表:× 3个,20V,显示模式︰0.5”LED
    ◆ 温度表:× 1个,0~99.9℃
    11、负载:
    ◆ 风扇:×1个,额定电压:12/24V,工作电流:0.25A,功率:3W
    ◆ 交通灯:2组(R,G,B),额定电压:12V,工作电流:0.25A,功率:3W
    ◆ 蜂鸣器:×1个
    ◆ 马达:×1个,额定电压:12/24V,工作电流:0.25A,功率:3W
    ◆ 交流线性电阻负载:3~15~120W
    ◆ 直流模拟负载:12V/24V/28WLED路灯板
    12、电池:阀控式密封铅酸蓄电池
    ◆ 额定电压:12V
    ◆ 额定容量:100Ah
    ◆ 充电方法(恒压),循环︰最大充电电流为5.6A
    13、无线监控:

      高性能风光互补智能控制器,含PC端Zigbee无线监控模块,与太阳能教学模块Zigbee发射模块,透过IEEE802.15.4标准无线协定截取I(电流)V(电压)值至PC端显示以便监控。
    14、系统外形尺寸;长1400×宽550×高1700(㎜)附滚轮方便推动至户外教学。
    15、监控软件
    ◆ PC监控模块:监控主机、监控软件。
    ◆ 显示内容:蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率,能量模拟图,当前风速(米/秒),当前风向(度),当前风力资源平估。
    二、教学及研究实训项目:
    2、1、永磁同步风力发电机系统运行过程风能量变换演示和实验
    实验1、风力发电基础理论原理性实验
    实验2、风力发电系统设计实验
    实验3、风力发电控制技术实验
    实验4、风力发电相关测量技术实验
    实验5、风力发电基础理论与应用技术仿真实验
    实验6、发电机转速与输出电压关系实验
    实验7、发电机转速与输出电流关系实验
    实验8、发电机转速与输出频率关系实验
    实验9、风速即转速与出功率关系实验
    2、2、太阳能电池控制运行过程光能量变换演示和实验
    实验1、光伏电池的伏安特性;
    实验2、光伏发电的负载特性测试;
    实验3、光伏电池输出功率与入射角的关系;
    实验4、输出功率与光照强度的关系;
    实验5、最大功率点跟踪实验测试;
    实验6、控制器原理实验;
    实验7、蓄电池充放电控制实验;
    实验8、蓄电池保护实验;
    实验9、光伏阵列设计实验;
    实验10、太阳能照明系统设计;
    实验11、太阳能系统电器负载实验;
    实验12、综合实验;
    实验13、追日实验;
    三、风光互补发电测量控制实训系统的主要设备清单:

    序号 名     称 型  号 数 量 单 位
    1 风光互补实训系统主操作台   1
    2 400W永磁同步发电机   1
    3 模拟风洞系统   1
    4 风速仪(含支架)   1
    5 风向仪(含支架)   1
    6 5.0KW矢量变频器   1
    7 太阳能电池组件模块   4
    8 蓄电池组65Ah   1
    9 实验附件   1
    10 上位软件   1

    ————————————————————————————————————————————————————
