  • ZLNE-Y26型500风光互补并网发电实训系统


  •   500风光互补并网发电实训系统应用范围:主要面向职高、大学、研究生、企业技工以风力发电和太阳能离网、并网发电为主课题的研究和培训。

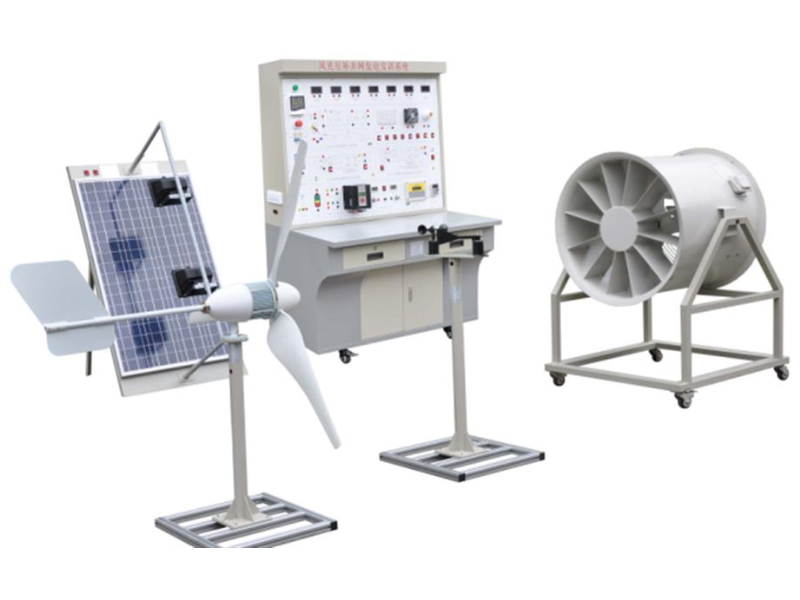

    风光互补并网发电实训系统,并网发电实验装置
    风光互补发电实训台
    一、实训运行技术条件(单相输出):
    1、1、发电单元
    风能
    ◆ 风洞调速范围:0~13 m/s
    ◆ 风力发电机额定输出电压:12VDC,功率:400W
    ◆ 风机类型;永磁同步发电机,上风式
    ◆ 启动风速;3.58m/s
    ◆ 风叶材质:碳光纤化合物
      光能
    ◆ 光伏模块功率:100Wp 1组
    ◆ 光伏模块输出工作电压:17.5VVDC
    ◆ 光伏模块工作电流:5.56A 峰值
    ◆ 模拟光源模块:1000W
    1、2、充电单元
    ◆ 工作电压:12VDC
    ◆ 充电功率:400W
    ◆ 充电方式:PWM脉宽调制
    ◆ 充电最大电流 35A
    ◆ 过放保护电压 11V
    ◆ 过放恢复电压 12.6V
    ◆ 输出保护电压 16V
    ◆ 卸载开始电压(出厂值)15.5V
    ◆ 卸载开始电流(出厂值) 15A
    ◆ 保护功能:蓄电池过充电、蓄电池过放电、蓄电反接、负载超载、防雷、风机限流、风机自动刹车和手动刹车。
    1、3、电力蓄能单元(机内)
    ◆ 蓄电池类型:免维护胶体蓄电池
    ◆ 蓄电池组容量:12V/55Ah
    ◆ 蓄电池数量: 1个
      1、4、DC-AC逆变单元(机内)
    离网模块
    ◆ 直流输入电压:10.8~16.8VDC
    ◆ 额定蔬出功率:300W
    ◆ 输出电压:220VAC
    ◆ 频率范围:50Hz
    ◆ 工作效率:85%
    ◆ 功率因数:>0.88
    ◆ 波形失真率≤5%
    ◆ 工作环境:温度-20℃~50℃
    ◆ 相对湿度:﹤90﹪(25℃)
    ◆ 保护功能:极性反接、短路、过热、超载保护
    并网模块
     1、6级功率搜索功能

      在自动调整的过程中,会看到LOW灯不停的闪烁,功率会由0作为起点,向最大功率点加大输出功率,重启最多为6次,然后进入功率锁定状态,锁定时ST灯长亮。
    在进行6级功率搜索程序时,所需的时间为10分钟。
    2、宽电压输入(15-62VDC)
    ◆ DC电压输入:15-62VDC
    3、二级功率变压转换
    ◆ 高频双向并网,单向并网功能
    ◆ 高频直接调制,AC半波合成
    ◆ 双向并网方式:直接负载消耗,逆向传输AC电流
    ◆ 单向并网方式:直接负载消耗,禁止逆向传输AC电流
    4、多频率输出功能,可适用于50Hz/60Hz频率的AC交流电
    ◆ 频率范围:45Hz~63Hz
    ◆ 直接连接到太阳能电池板(不需要连接电池)
    5、采用了精确的动态压差型MPPT功能、APL功能,自动把太阳能板的功率调整到最大输出,只需将太阳能板直接连接到并网逆变器上,无需再连接电池。
    ◆ 压差型MPPT:精确度为0.1V
    ◆ 功率锁定:10W(AC交流输出)
    6、交流电0角相高精度自动检测

      交流电的0角相经隔离放大后输入到MCU进行高精度检测分析,相移率只有<1%,从而实现了高精度同相调制交流电并合输出功能。
    ◆ 交流相移:<1%
    ◆ 过零保护:0.2VAC
    ◆ 交流切换:50Hz/60Hz
    7、 同步高频调制

      在并网的过程中,通常是采用同角相并网(即两交流电的相位差完全等于0时,用开关将两交流电并合)而本产品是先将交流电整流为100Hz的半周波交流电,再将本机产生的高频电流在电路中与100Hz的半周波交流电产生并合,实现高频调制。
    ◆ 调制合成:半波全桥调制合成(100Hz/120Hz)
    ◆ 合成方式:MOSFET全桥
    ◆ 高频频率:50KHz
    8、输出纯正正弦波
    ◆ 采用SPWM直接产生纯正正弦波输出。
    ◆ 输出波形:采用互补PWM推挽,纯正正弦波
    ◆ 生成方式:增强型高速SPWM
    9、太阳光度自动感知功能

      最新的光度感知运算技术,太阳光在太阳能电池板上的照射角度、光照强度的不同而产生不同的电流输出,采用了先进的中央处理器运算出其不同的光照度,可直接在LCD上显示出来,可以直观的看到太阳光感的强度单位,使用更为方便。
    ◆ 光度取样:功率点取样。
    ◆ 高精度AD取样:积分AD取样方式
    10、功率自动锁定(APL)

      在不同的电流强度的波动下,就要用到了MPPT功能,当MPPT功能调整到了最大功率点时,本产品自动把功率锁定在最大的功率点上,使输出的功率更为稳定。
    ◆ 功率锁定:MPPT的最大取点值
    ◆ 自动适应不同的负载功率因数
    ◆ 适应于任何的功率负载。
    ◆ 恒流,恒功率
    11、电网有故障时自动关闭输出
    ◆ 当市电电网停电或电网有故障时,逆变器会自动关闭输出。
    12、电流限制保护
    ◆ 恒定的输出功率,而不会出现超载,过流现象。
    13、最大功率点追踪(MPPT)

      电流强度,电压不停的变化下,如果没有功率点追踪的话就会出现很多问题,以前一般是采用一个太阳能控制器,本产品采用了高精度的MPPT运算功率,自动而实时的把太阳能板的输出功率调整在最大的输出点上,从而实现了稳定的输出目的。
    推荐使用太阳能板 400Wp
    DC MAX输入电流 20A
    AC MAX输出功率 300Watt
    DC MAX输入开路电压 100VDC
    DC输入工作电压范围 15~62VDC
    最大输出功率因数 0.99
    DC输入反压保护 FUSE
    AC输出电压范围 (230V版本:180~260VAC)
    AC应用频率范围 45-53Hz/55Hz~63Hz
    输出总谐波失真 THDIAC <5%
    交流电相位差 <0.5%
    孤岛效应保护 VAC;f AC
    输出短路保护 电流限制
    LED显示方式 功率指示;电压指示;AC频率指示;过压指示
    待机功耗 <1W
    夜间功率 <1W
    环境温度范围 -25 ℃~60℃
    环境湿度 0~99%(Indoor Type Design)
    电磁兼容 EN50081.part1   EN50082.part1
    电网扰动 EN61000-3-2  安规EN62109
    电网检测 DIN VDE 1026
    二、控制单元:
    ◆ 400W/12V 高性能风光互补智能控制器(Zigbee无线传输、RS232串口输出)(室内)
    ◆ 风速传感器:0-60m/s(室内)
    ◆ 温度传感器:-10℃~100℃(室外)
    ◆ 转速传感器:0~5000 风力发电机转速检测显示(室内)
    三、负载单元:
    ◆ 12VLED照明、220VLED照明、220V节能灯照明
    ◆ 12V直流输出,220V交流输出
    3、1、显示单元
    ◆ 直流电压表:光电池充电电压
    ◆ 直流电流表:光电池充电电流
    ◆ 直流功率表:光电池充电功率
    ◆ 交流电压表:逆变器输出电压
    ◆ 交流电流表:逆变器输出电流
    ◆ 交流功率表:交流负载使用功率
    ◆ 转速表:风机当前模拟转速
    3、2、LED指示
    ◆ 太阳能控制器:充电、过压、欠压、过放、运行;
    ◆ 蓄电池电压(高-中-低);
    3、3、数码管显示
    ◆ 通用开+通用关;光控开+光控关;光控开+时控关;
    3、4、开关单元
    ◆ 交流总开关;交流负载开关;直流负载开关;风机输入开关;光电池输入开关;;电源转换开关;3.3V/5V/9V/12V电压转换开关。
    四、监控软件:
    ◆ PC监控模块:监控主机、监控软件。
    ◆ 显示内容:蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率,能量模拟图,当前风速(米/秒),当前风向(度),当前风力资源平估。
    五、教学及研究实训项目:
    5、1、永磁同步风力发电机系统运行过程风能量变换演示和实验
    实验1、风力发电基础理论原理性实验
    实验2、风力发电系统设计实验
    实验3、风力发电控制技术实验
    实验4、风力发电相关测量技术实验
    实验5、风力发电基础理论与应用技术仿真实验
    实验6、发电机转速与输出电压关系实验
    实验7、发电机转速与输出电流关系实验
    实验8、发电机转速与输出频率关系实验
    实验9、风速即转速与与出功率关系实验
    5、2、太阳能电池控制运行过程光能量变换演示和实验
    实验1、光伏摸块单元组成原理。
    实验2、太阳能基本理论实验
    实验3、太阳能发电基础理论及应用技术实验
    实验4、太阳能风力发电测量技术实验
    实验5、太阳能发电控制技术实验
    实验6、太阳能光电池能量转换组合原理。
    实验7、在不同天气和日照强度下光波对光伏转换效率的影响实验。
    实验8、在不同季节太阳运轨变换下对光伏能量转换的影响实验。
    实验9、在不同季节环境温度变换下对光伏能量转换的影响实验。
    实验10、风光互补发电实验
    六、基本配置单:

    序号 名     称 型  号 数 量 单 位 价 格
    1 风光互补实训系统主操作台   1
    2 400W永磁同步发电机   1
    3 2.2KW模拟风洞系统   1
    4 风速仪(含支架)   1
    5 风向仪(含支架)   1
    6 3.0KW矢量变频器   1
    7 100W太阳能电池组件模块   1
    8 蓄电池组55Ah   1
    9 实验附件   1
    10 上位机软件   1
    11 使用手册   1

    ————————————————————————————————————————————————————
