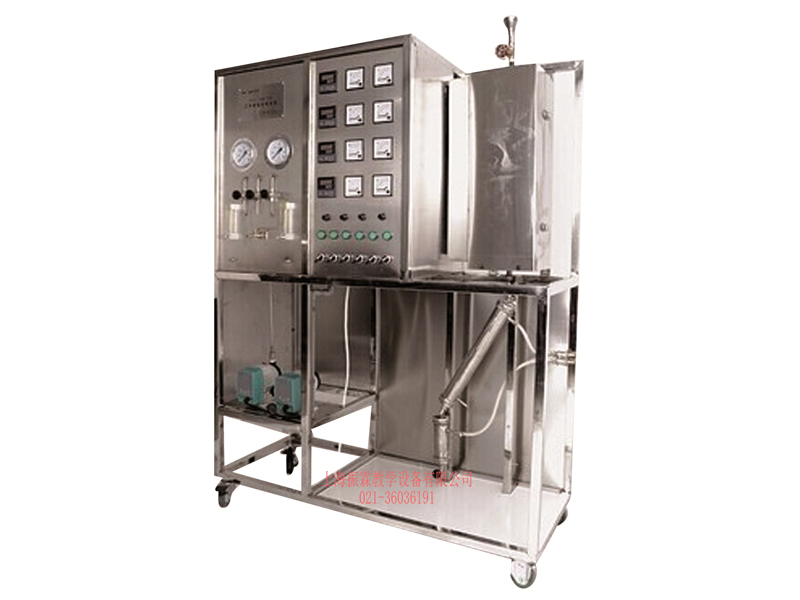

ZL-HGVM型气固相流化床催化反应实验装置
技术指标 气固相流化床催化反应实验装置说明 装置功能 1、了解流化床反应器的工作原理及结构。
2、加氢、脱氢、氧化、烃化、芳构化、氨化等有机催化反应。主要配置 流化床反应器、加热炉、预热器、计量泵、风机、气体转子流量计、湿式气体流量计、温控仪表、压力表、不锈钢框架及控制屏。 公用设施 水:装置需冷却水,自带和自来水管相连的接口。
电:电压AC220V,功率4.0KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。技术参数 1、流化床反应器:稀、浓相段直径:Φ20mm、高350mm,扩大段直径:Φ57mm,长200mm;热电偶套管,Φ3mm,内插Φ1mm热电偶,不锈钢材质。催化剂装载量:10-50ml。
2、反应器加热炉:Φ260×500mm,开启式三段加热,总功率:3KW,加热形式:碳化硅炉管+金属内衬,最高使用温度:600℃。
3、预热器:304不锈钢,内径Φ10mm,长度250mm,内有防返混及防沟流装置;使用温度:室温-400℃,使用压力:常压。
4、气体转子流量计量程:0.05-0.5L/min。
5、风机:采用空气旋涡泵;功率:370W;最大风压:11.76KPa;最大风量:48m3/h。
6、微型隔膜计量泵;功率:30W;最大流量:3L/h;冲程频率:120n/min。
7、湿式气体流量计:额定流量:0.5m3/h,容积:5L/r,精度:±1%。
8、冷凝器:φ40×400mm;气液分离器:φ50×150mm。
9、各项操作及压力、流量的显示、调节、控制全在控制屏面板进行。
10、框架为304不锈钢材质,结构紧凑,外形美观,流程简单、操作方便。
11、外形尺寸:1600×600×1800mm(长×宽×高),外形为可移动式设计,带3寸双刹车轮。测控组成 变量 检测机构 显示机构 执行机构 气体流量 转子流量计 转子流量计 手动阀控 液体加入量 计量泵 数字流量显示仪 冲程频率调节 预热温度 K型热电偶 数字温度控制仪 固态调压模块 加热炉温度 K型热电偶 数字温度控制仪 固态调压模块 流化床反应温度 K型热电偶 数字温度仪表 无 反应压力 指针式压力表 压力表就地显示 无 ZL-HGVM/II数字型气固相流化床催化反应实验装置 测控组成 变量 检测机构 显示机构 执行机构 气体流量 转子流量计 转子流量计 手动阀控 液体加入量 计量泵 数字流量显示仪,精度:0.5%FS 冲程频率调节 预热温度 K型热电偶 数字温度控制仪,精度:0.5%FS 固态调压模块 加热炉温度 K型热电偶 数字温度控制仪,精度:0.5%FS 固态调压模块 流化床反应温度 K型热电偶 数字温度仪表,精度:0.5%FS 无 反应压力 压力传感器 数字压力仪表,精度:0.5%FS 无 在线分析系统 用户可选配在线六通阀气体取样系统及气相色谱仪 软件组成 模拟模块:高达16位分辨率,内建RS485通讯模式;功能:温度、流量、压力等模拟量信号采集,配数据采集软件一套,在线工业组态软件一套 相关产品推荐:
