ZL-HG65型外压及内压薄壁容器应力测定实验装置

一、外压及内压薄壁容器应力测定实验装置的产品描述：
内压薄壁容器应力测定实验与外压薄壁容器稳定性实验装置形成了一个完整的系统；
该实验装置能做不同形式封头的应力测定实验和外压薄壁容器稳定性实验；实验装置主体结构全由不锈钢制造，并经抛光处理，外观非常优美；实验装置大小适中，操作方便；自动化程度高、技术性能稳定。
二、外压及内压薄壁容器应力测定实验装置的实验项目：
1、测试椭圆封头、球形封头、锥形封头和平板封头在内压作用下的应力分布；
2、压力P—应变ε的线性回归；

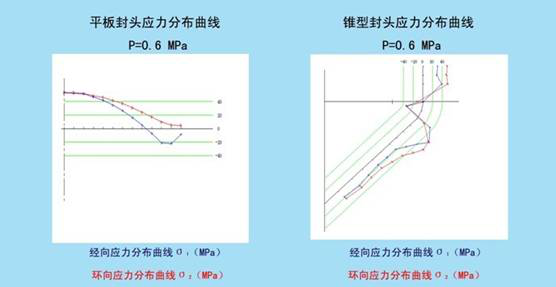

3、显示、储存打印实验数据和不同形状封头在内压作用下的应力分布曲线；

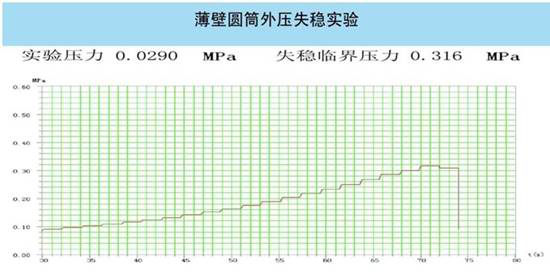

4、外压容器稳定性实验；
5、爆破片爆破实验。
三、外压及内压薄壁容器应力测定实验装置的装置配置：

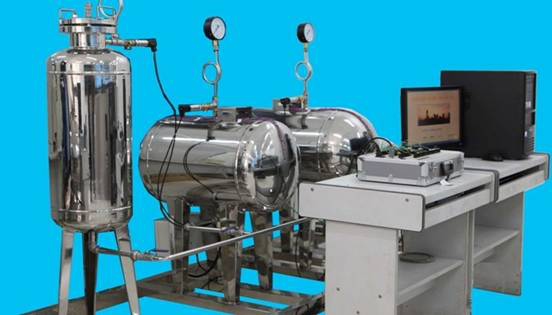

不锈钢球形封头、椭圆形封头实验容器、不锈钢平板封头、锥形封头实验容器、不锈钢碟形封头、椭圆形封头实验容器、不锈钢立式容器、压力变送器、压力表、手动试压泵、应变仪和控制柜等组成。
四、外压及内压薄壁容器应力测定实验装置的技术参数：
1、检测参数

序号	设备名称	技术指标	数量
1	不锈卧式钢容器	φ400×4,L=500椭圆+球形封头	1
2	不锈钢卧式容器	φ400×4,L=500锥形+平板封头	1
3	不锈钢立式容器	φ300×4,L=400	1
4	手动试压泵	0—2.5 MPa	1
5	压力变送器	0—1.6 MPa，4-20mA，24V	3
6	数据采集板	12位AD，16CH，10µs	1
7	爆破片实验附件		1
8	接口转换箱	PS-2	1
9	计算机及显示器	酷睿双核E6500,2G,500G,17″液晶	1
10	静态电阻应变仪	20点	1
11	实验指导书	V1.0	1

2、压力容器综合实验装置置基本配置
3、实验装置尺寸：2.4m（长）×0.9m（宽）×1.4（高）。
压力容器综合实验装置
1．实验项目
（1）测试椭圆封头、球形封头、锥形封头和平板封头在内压作用下的应力分布；
（2）压力P—应变ε的线性回归；
（3）显示、储存打印实验数据和不同形状封头在内压作用下的应力分布曲线；
（4）外压容器稳定性实验；
（5）爆破片爆破实验。
2．实验装置特点

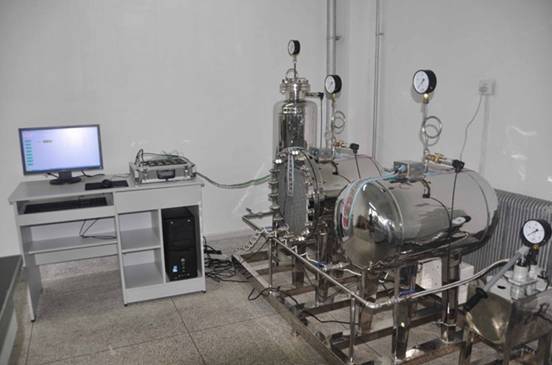

实验装置由两台卧式容器（含锥形封头、椭圆封头、球形封头、平板封头）、一台立式容器、加压泵和计算机压力数据采集系统构成完整的压力容器检测系统。
实验装置能做四种不同形式封头的应力测定实验、外压薄壁容器稳定性实验和爆破片爆破实验。
实验装置由不锈钢制造，并经抛光处理，外观优美；实验装置大小适中，操作方便。实验数据检测均由计算机自动采集和处理，精度高、稳定性好。
3．检测参数

检测参数名称	量程	变送器精度	备注
内压容器压力	0-1.6MPa	0.5%
外压容器压力	0-1.6MPa	0.5%

4．压力容器综合实验装置置基本配置

序号	设备名称	技术指标	数量
1	不锈卧式钢容器	φ400×4,L=500椭圆+球形封头	1
2	不锈钢卧式容器	φ400×4,L=500锥形+平板封头	1
3	不锈钢立式容器	φ300×4,L=400	1
4	手动试压泵	0—2.5 MPa	1
5	压力变送器	0—1.6 MPa，4-20mA，24V	3
6	数据采集板	12位AD，16CH，10µs	1
7	爆破片实验附件		1
8	接口转换箱	PS-2	1
9	计算机及显示器	酷睿双核E6500,2G,500G,17″液晶	1
10	静态电阻应变仪	20点	1
11	实验指导书	V1.0	1
