  • ZLW-P10型现场总线过程控制实验装置


  •     现场总线是基于全集成自动化思想的系统,其集成的核心是统一的过程数据库和唯一的数据库管理软件,所有的系统信息都存储于一个数据库中而且只需输入一次,这样就大大增强了系统的整体性和信息的准确性。通讯采用符合IEC61131-3国际标准的编程软件和现场设备库,提供连续控制、顺序控制及高级编程语言。现场设备库提供大量的常用的现场设备信息及功能块,可大大简化组态工作,缩短工程周期。它具有ODBC、OLE等标准接口,并且应用以太网、PROFIBUS现场总线等开放网络,从而具有很强的开放性,可以很容易地连接上位机管理系统和其它厂商的控制系统。



    一、现场总线过程控制实验装置概述:

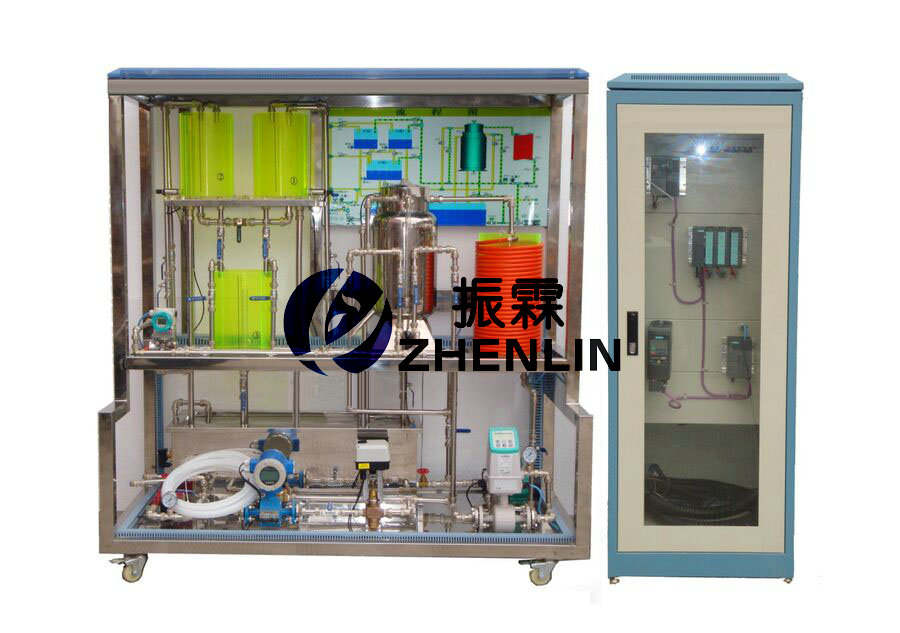

        本装置是一套基于PCS现场总线控制的实验设备,它是集自动化仪表技术,计算机技术,通讯技术,自动控制技术为一体的多功能实验装置。系统包括流量、温度、液位等热工参数,可实现系统参数测定、单回路控制、串级控制、前馈控制、比值控制等多种控制形式。控制系统采用西门子的分布式I/O单元ET200M,监控软件采用SIMATICWINCC。采用现场总线的液位变送器、压力变送器、涡轮流量计、变频器、电动调节阀、温度变送器以及分布式I/O模块。该实验装置既可作为本科、专科、高职过程控制课程的实验装置,也可作为研究生及科研人员在复杂控制系统、先进控制系统研究方面提供物理模拟对象和实现手段。同时也可以作为学习现场总线过程控制的一个实验手段。
        本实验装置采用西门子的现场总线过程控制系统,监控软件采用SIMATIC WINCC。
    二、现场总线过程控制实验装置的产品特点:
    1、设备特点:
    1)、三水箱配置;双路供水系统。
    2)、实验柜完全敞开设计,内部器件全部可视,有利直观教学和维护。
    3)、人性化设计,配有储水箱,进排水自控装置,减轻实验人员劳动强度。
    4)、装置的仪表、部件均选用现代化技术工业级产品,智能化程度高。精度好,规格多样。有利直观教学和拓宽学生工业现场知识。为以后走上社会打好结实基础。
    5)、安全度高,系统配有漏电保护,及温控箱防止无水加温自动控制等,力求保护人身、设备安全。
    6)、开放度好,在教师指导下,学生可观察、可自己动手参与操作、可自行编程进行验证、可根据记录的实时曲线进行理论分析等。
    7)锅炉加热程控保护系统
    锅炉加热内胆加由水位液位保护装置,水位不达到一定的高度,控制系统不能控制可控硅调压器工作。

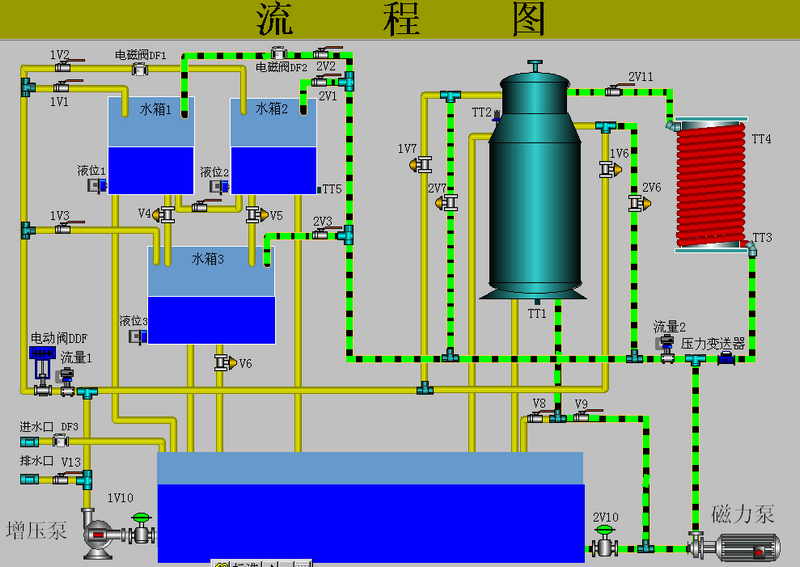

    2、系统水路图
    三、现场总线过程控制实验装置的技术参数与要求:
    1、供电电源
    单相交流电源:220VAC±10%、50Hz±5%、16A,系统必需接地良好。
    2、实验室应有水源和进排水口。进排水口与设备间距离一般要求小于10米
    3、系统提供直流线性稳压电源(朝阳电源产品) 24VDC/1A。
    4、上位计算机组态软件:采用国内市场应用广泛的WINCC6.0组态软件。
    6、外形尺寸(组合后):对象:1600mm×750mm×1850mm,
    控制柜:830mm×750mm×1900mm。
    7、重量:实验柜,约重200Kg;实验台+实验架,约重250Kg
    四、现场总线过程控制实验装置的系统配置:
    名称
    单位
    数量
    备注
    产地
    不锈钢磁力泵三相磁力泵
    1
    MP-55RM-380无泄漏,低噪音,三相220vAC,50Hz,
    上海
    不锈钢磁力泵二相磁力泵
    1
    MP-55RM无泄漏,低噪音,三相220vAC,50Hz,
    上海
    温控调压模块+散热器
    1
    全隔离单相交流可控硅调压模块;控制信号:4-20mA。
    宁波
    加热环
    1
    功率:1400W,220VAC。
    上海
    Pt100温度传感器及温度变送器
    4
    Pt100:A级;温度变送器:0.5级精度,0-100
    上海
    智能电动调节阀
    1
    Honeywell
    控制信号4-20mA
    上海
    扩散硅压力(液位)变送器
    2
    扩散硅隔离探头,0.5级精度;输出信号:选4-20mADC(二线制)
    上海
    流量计及流量变送器
    2
    (1)量程:选0-800L/h;(2)输出信号:4-20mADC;(3)精度:0.5级。

    西 门 子 300 控 制 单 元
    CPU
    1
    CPU-315-2DP
    6ES7315-2AG10-0AB0
    德国
    CPU电源
    1
    6ES7 307-1BA00-0AA0
    德国
    MMC
    1
    存储卡128KB
    6ES7 953-8LG11-0AA0
    德国
    变频器主体
    1
    6SE6 420-2AB13-7AA1
    德国
    变频器通讯板
    1
    6SE6 400-1PB00-0AA0
    德国
    变频器器操作面板
    1
    6SE6 400-0BP00-0AA0
    德国
    ET 200M
    1
    6ES7 153-1AA03-0XB0
    德国
    SM331
    1
    8 AI
    6ES7 331-7KF02-0AB0
    德国
    SM332
    1
    4 AO
    6ES7332-5HD01-0AB0
    德国
    DP/PA耦合器(IM157)
    1
    为DP子站将PA设备连入PROFIBUS-DP,与现场总线型对象互联时选用
    德国
    Profibus-PA温度总线仪表
    1
    温度测量带PA输出7NG3213-0NN00
    德国
    Profibus-PA液位总线仪表
    1
    液位测量带PA输出7MF4634-1DD2-3AF6
    德国
    通讯卡
    1
    C P / 5611通讯卡
    6GK1 561-1AA01
    德国
    电缆编程
    1
    6ES7-901-0BF00-0AA0
    德国
    导轨
    833mm
    DIN专用导
    6ES7 390-1AJ30-0AA0
    德国
    连接器
    5
    20脚前连接器
    6ES7 392-1AJ00-0AA0
    德国
    WinCC6.0
    1

    德国
    STEP7 v5.4
    1
    编程软件
    德国
    T型头

    3

    德国
    终端电阻

    1

    德国
    DP专用电缆

    5米
    6XV1830-0EH10
    德国
    其它设备
    实验用淡蓝色透明有机玻璃水箱
    3
    三个圆型有机玻璃水箱
    振霖
    不锈钢温控实验箱
    1
    由加热箱、冷却箱、加热环、Pt100、温度变送器组成,并带有加热箱内无水断电保护装置
    振霖
    纯滞后实验装置
    1
    完成滞后实验
    振霖
    不锈钢储水箱
    1
    内有独特的结构设计和不锈钢过滤网,拆洗方便
    振霖
    电磁阀
    2
    宁波余姚三力信
    宁波
    接触器
    4
    正泰
    温州
    继电器
    4
    正泰
    温州
    液面探头
    2
    自制
    振霖
    全部不锈钢管及配件,增加设备的使用寿命。
    1
    外加工
    杭州
    实验台及实验架
    1
    外加工
    振霖
    五、现场总线过程控制实验装置的实验目录:
    一)特性实验
    1、水箱单容特性实验
    2、水箱双容特性实验
    3、上下水箱双容特性实验
    4、电动阀流量特性实验
    5、变频器流量特性实验
    6、温度度特性实验
    7、三容实验特性实验
    二)单回路控制实验
    1、电动调节阀支路单容液位控制实验
    2、变频器支路单容液位控制实验
    3、上水箱双容液位控制实验
    4、上下水箱双容液位控制实验
    5、三容液位控制实验
    6、电动调节阀支路流量控制实验
    7、变频器支路流量控制实验
    8、锅炉内胆温度控制实验
    三)串级控制实验
    1、双容串级控制实验
    2、上水箱液位与电动阀支路流量串级控制实验
    3、上水箱液位与变频器支路流量串级控制实验
    4、三闭环三容液位串级控制实验
    四)比值控制实验
    1、单闭环比值流量控制实验
    2、随动流量比值控制实验
    五)前馈反馈控制实验
    1、上水箱液位流量前馈反馈控制实验
    六)解耦控制实验
    1、上水箱双容液位解耦控制实验
