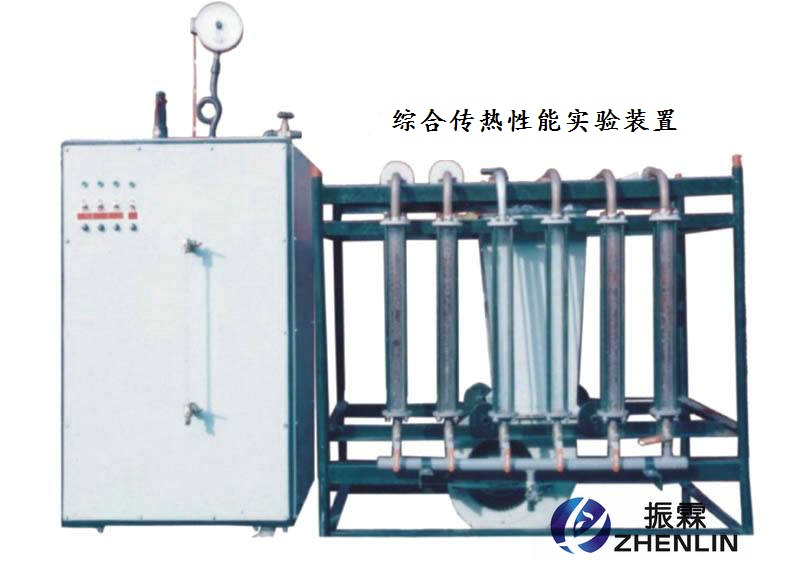

  • ZLRG-P02型综合传热性能实验装置


  • 一、 综合传热性能实验装置主要用途:
        可观察和分析在自由对流、强迫对流影响管道传热的传热系数K值。
    二、综合传热性能实验装置实验功能:
    该实验是将干饱和蒸汽通过六种试验铜管,管子在空气中散热而使蒸汽冷凝为水,由于铜管的外表状态及空气流动情况的不同,管子的凝水量亦不同。通过单位、时间、凝水量的多少,来观察和分析影响传热的诸多因素,并可计算出每根管子的总传热系数。
    由六组不同性能的传热管,蒸汽发生器和风机组成,可观察和分析在自由对流、强迫对流影响管道传热的传热系数K值。
    设备配置:实验铜管(硅酸盐保温管、锯末保温管、镀铬保温管、光管保温管、黑管保温管、管束保温管)、配气管、计量管、低噪音风机、电热锅炉、压力保护装置(限压阀、电接点压力表)、压力表、电控装置及箱体、控制阀门。控制台、不锈钢支架、由不同性能的传热管道(铜裸管、涂黑管、翅片管、玻璃丝棉保温管、锯末保温管、镀铬管),蒸汽发生器等组成。

    三、ZLRG-P02
    综合传热性能实验装置主要配置:
    1、控制台
    2、不锈钢支架
    3、由六组不同性能的传热管道(铜裸管、涂黑管、翅片管、玻璃丝棉保温管、锯末保温管、镀铬管),
    4、蒸汽发生器
    5、风机
    6、压力表等组成。

    四、综合传热性能实验装置技术参数:
    1、类别数值类别数值压力0-2.5mpa凝结水量0-0.7kg凝水时间45分钟蒸汽发生压力0.3mpa
    2、工作电源:三相四线/380V
    3、风机噪音<70分贝
    4、外形尺寸1800×1000×1200(㎜)
    5、功率:10KW
    6、工作环境:实验室常温、通风干燥处重量280㎏
    7、实验铜管外径:25mm
    8、实验管计算长度:自然对流时L=0.75m,强迫对流时L=0.5m(风筒长度)
    9、凝结水计量管尺寸Φ40×420mm;
    10、风机风量2000 m3/h,功率250W;
    11、蒸汽发生器规格:810×600×810 mm;材质:304不锈钢、厚度4 mm

    五、
    综合传热性能实验装置实验指导书:
    一、实验目的综合传热性能实验是将干饱和蒸汽通过一组实验铜管在空气中散热而使蒸汽冷凝为水,由于铜管的外表状态及空气流动情况的不同,管子的凝水量也不同,通过单位时间内凝水量的多少,可以观察和分析影响传热的诸多因素,并且可以计算出每根管子的总传热系数K值。
    二、

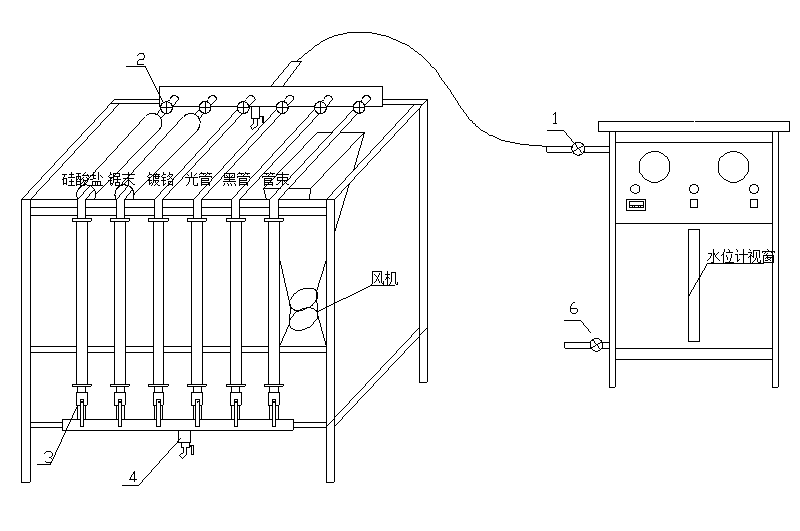

    综合传热性能实验台示意图如下图所示:

        实验台由电热蒸汽发生器、一组表面状态不同(光管、涂黑、镀铬、管外加翅片以及两只用不同保温材料保温)的六根铜管、配汽管、冷凝水储水器(可计量)及支架等组成。强制通风时,配有一台可移动的风机,用它来对管子次风。因而,实验台可以进行自然对流和强迫对流的传热实验。通过实验,可对各种不同影响传热因素进行分析,从而建立起影响传热因素的初步认识和概念。
    实验台参数:
    实验铜管外径:d=0.022m
    实验管计算长度:自然对流时L=0.75m,强迫对流时L=0.5m(风筒长度)
    最大蒸汽压力:0.25MPa
    最大供气量:风机功率:0.2KW电源:380V三相四线耗电功率:7.5KW
    外型尺寸:实验台主体:电热蒸汽发生器:4X2KW
