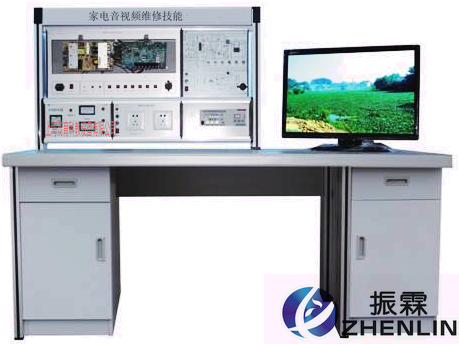

  • ZL-JD06型家电音视频维修技能实训台


  •     家电音视频维修技能实训台是根据劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》及职业教育的教学和实训要求而研发的产品,适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。也适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修工中音视频类维修实操,以及中级、高级工的技能鉴定考核。


    一、家电音视频维修技能实训台的基本配置及功能:
        本实训台包括电源控制屏、电视机彩色信号发生器、智能考核系统、液晶电视检测系统、液晶电视等组成。电源控制屏对整个实训台的供电系统进行控制,当漏电电流>30mA时,实训台整机断电;电视机彩色信号发生器具有100频道射频输出和视频全电视信号输出,为电视机提供彩色信号;智能考核系统由上位机考核管理软件、下位机答题系统、网络总线组成,整个教室联成网络,老师可以通过上位机软件对学生实训台一对一、一对多等多方式发送故障试卷,并可以进行评分、收卷等操作;液晶电视检测系统为学生分析故障和检测的实训平台。

        实训内容:共设有十几项故障,有电源输入故障、反馈信号采集故障、电源输出故障、PWM控制故障、遥控故障、按键故障、液晶屏显示故障、无声故障等。故障现象有三无、指示灯无声无图像、有声无图像、无声有图像、黑屏、蓝屏等。
        通过在本装置上进行故障排查实操练习,可以了解并掌握液晶电视机整机工作原理、开关电源供电和各种保护原理、数字主板对音像视频信号的处理原理等;并掌握万能表、示波器等工具检测和液晶电视机电路的维修方法;并可以设计EMI滤波器电路、PFC功率因数校正电路、PWM控制电路、开机/待机控制电路、过压/过流/过温保护电路等,为踏入社会工作打好基础。
    二、家电音视频维修技能实训台的创新特色:
    1、本实验台为铝合金骨架,结构牢固、规格标准、外型美观大方。
    2、实验台采用可拆分式“模块”结构,具有任意组合,利于功能升级;同时也解决了整机维修难的问题,只要将体积小的挂箱寄回厂家就可以快速、方便的解决相应的问题;另外模块还可以做为单独电源使用,移动到任何位置,方便教学;为保证实验安全,高压电源输入输出采用高安全、可靠的互套插座;低压信号、电源模块采用大、小两种市场上常用大小的插座输出,这种双插座接口输出方便适合不同接插线、连接口的使用。
    3、实验“挂箱”采用隐藏式导轨结构,装卸方便,做到面板无磨损,确保使用质量。
    4、液晶电视可独立使用:本装置实训操作并不针对电视机内构件,而是另外一套经过故障镜像的组件。此设计可以保证不会因为学生的误操作而影响液晶电视机,保证液晶电视的使用寿命。另外在电视机背部插接上通过本公司专门设计的故障消除接口,电视机还可以移动至其他地方正常使用。
    5、扩展性能强:本实训台采用挂箱式结构,便于升级扩展。可以扩展全自动洗衣机、电饭煲、洗碗机、微波炉、消毒柜、电风扇等几项小家电维修项目。只需增配相应的实训挂箱和部件即可。
    6、智能考核系统:联机状态下,所有学生台与教师台联成网络。老师可以进行发卷、收卷、评分等操作,便于实验室管理。
    三、家电音视频维修技能实训台的技术性能:
    1、输入电源:单相三线制AC220V±10%  50HZ
    2、工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃)
    3、整机容量:<300VA
    4、安全保护:动作电流≤30mA、动作时间≤0.1s
    5、外形尺寸:1650mm×660mm×1600mm
    6、康佳液晶电视,亮度500cd/m2,反应时间<16ms,液晶电视型号用户可自定义。
    7、彩色信号发生器:PAL-D/K信号制式,共有100频道射频输出和全电视视频输出。共有圆、点、格、黑白格、彩色、单色等16种彩色信号形式,可通过按键直接选择。
    8、实训桌:整体结构采用铝合金框架落地台式,并设有防尘帘幕,便于移动和固定,利于实验室布局。桌面为防水、防火、耐麿高密度板、结构坚固,造型美观大方。设有抽屉和柜门,用于放置工具和资料等。
    四、家电音视频维修技能实训台的实训项目:
    1、认识液晶电视的内部结构
    2、认识液晶电视中各主要单元的基本结构
    3、液晶电视整机工作原理
    4、电源电路板总原理框图
    5、EMI滤波器及整流滤波电路
    6、开关变压器
    7、PWM控制器FAN6755
    8、FAN6755供电电路
    9、FAN6755掉电、过压保护电路
    10、FAN6755驱动输出与过流保护电路
    11、FAN6755反馈电路
    12、高压逆变电路原理框图
    13、控制器KA7500C
    14、液晶电视机主电路板工作原理
    15、液晶显示屏工作原理


    ————————————————————————————————————————————————————
