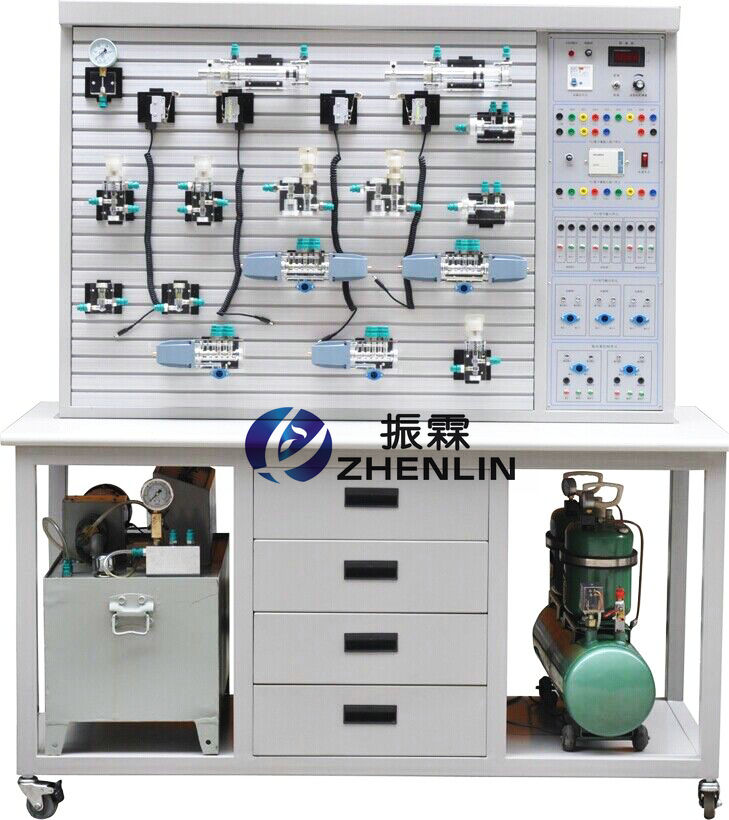

  • ZLD-Y58K型透明液压PLC控制实训装置


  •   透明液压PLC控制实训装置是我公司根据高校机电一体化对气、电、液控制的教学大纲要求,在我公司透明液压传动演示系统的基础上,综合了液压PLC控制实验设备的优点,采用了开放型综合实验台结构,广泛征求专家教授与老师的意见,经不断创新改进研制而成的。是目前液压传动控制技术以及PLC可编程序控制器控制技术于一体的理想的综合性实验设备。实验时,可以让学生直观、感性地对比、了解电、液各自具有的特点、特色、及优缺点等。液压实验元件均为透明有机材料制成,透明直观。便于了解掌握几十种常用液压元件的结构、性能及用途。掌握几十种基本实验回路的工作过程及原理。实验时,组装实验回路快捷、方便。同时,配备独立的继电器控制单元进行电气控制,简单实用。通过与PLC比较,,可以加深对PLC可编程序控制器的了解及掌握。
    一、透明液压PLC控制实训装置的主要技术参数:
    1、电源:AC220V允差±l0%,50Hz;
    2、直流电源输入AC220V  输出DC24V/3A
    2、装置容量:≤1kVA;
    3、工作环境温度:-5℃~40℃;
    4、工作湿度:≤90%(40℃时);
    5、外形尺寸:1500mm×650mm×1750mm
    6、液压泵站:
    (1)系统额定压力0.8MPa;
    (2)定量齿轮泵-电机1套:采用内轴一体式安装,结构紧凑,噪音低;定量
    齿轮泵:额定流量6L∕min,压力2.5 MPa;电机:功率450W,调速范围0-1500r/min,外型尺寸:630mm×380mm×500mm
    (3)油箱:公顷容积45L;附有油温液位计、过滤器、空气滤清器、耐震压力表,L-HL46号液压油;
    7、液压元件:
    采用透明工艺加工而成,最大工作压力2.0MPa。每个透明液压元件皆配有底板,可方便、随意地安放在操作面板上。油路搭接采用快换接头,而且采用透明软管,可清晰直观看见油路的流动,不漏油。
    8、电器控制单元:
    (1)PLC主机模块:主机选用三菱FX1S-20MR主机,12路DC输入/8路继电器输出。
    (2)配有控制模块:电源模块,PLC控制模块,继电器控制模块,控制按钮模块,液压元件独立模块等。
    9、电磁换向阀:AC24V 吸力3mpa
    二、
    透明液压PLC控制实训装置的主要特点:
    1、液压PLC控制实训装置主要由实训桌、实训台、液压元件和电器控制器件、可编程控制器(PLC)等器件组成。
    2、实训桌、实训台为铁质双层亚光密纹喷塑结构,实训桌抽屉内存放液压元件等。
    3、配备全常用液压元件:每个液压元件均配有安装底板,可方便、随意地将液压元件安放在铝合金型材面板上(面板带“T”沟槽形式的铝合金型材结构)。油路搭接采用快换接头,拆接方便,不漏油。
    4、实训元件均为透明有机材料制成,便于了解掌握几十种常用液压元件的结构,性能及用途。掌握几十种基本回路的工作原理,实验组装回路快捷、方便。
    5、通过机械控,传统继电器控制,先进的PLC自动控制与PLC编程及监控技术于一体,灵活实现其功能。
    6、实验控制单元也可以采用独立的继电器控制单元进行电气控制,通过比较,突出PLC可编程序控制的优越性和先进性,加深对PLC编程器的了解与掌握。
    三、透明液压PLC控制基本实训回路:
    1、用手动换向阀的换向回路。
    2、用中位机能换向阀的用锁回路。
    3、用液控平向阀的闭锁回路。
    4、压力调定回路。
    5、二级压力控制回路。
    6、用减压阀的减压回路。
    7、用增压缸的增压回路。
    8、用H型换向阀的卸载回路。
    9、进油节流调速回路。
    10、回油节流调速回路。
    11、调速齿轮泵的换向调速回路。
    12、调速齿轮泵和调速阀组成的复合调速回路。
    13、流量阀短接的速度换接回路。
    14、用调速阀串连联的二次进给同路。
    15、用调速阀并联的二次进给同路。
    16、用顺序阀的顺序动作回路。
    17、用压力继电回的顺序动作回路。
    18、用行程开关控制的顺序动作回路。
    19、用行程换向阀的顺序动作回路。
    20、串联液压缸的同步回路。
    21、用先导型溢流阀控制的换向回路。
    22、PLC编程软件学习和使用
    23、PLC与计算机的通讯,在线调试、监控
    24、PLC控制的液压基本回路实训(优化控制)
    四、
    透明液压PLC控制实训装置的液压元件:
    五、透明液压PLC控制实训装置的配置清单:
    序号 名称 型号 数量 备注
    1 实训桌   1张
    2 实训台   1台
    3 PLC主机模块 三菱FX1S-20MR 1块
    4 电源模块   1块
    5 继电器控制模块   1块
    6 PLC控制按钮模块   1块
    7 双作用油缸(带行程撞块) 透明元件 2只
    8 二位二通电磁换向阀 透明元件 1只
    9 二位四通电磁换向阀 透明元件 2只
    10 三位四通电磁换向阀(O型) 透明元件 1只
    11 三位四通电磁换向阀(H型) 透明元件 1只
    12 三位四通电磁换向阀(M型) 透明元件 1只
    13 弹簧回位油缸 透明元件 1只
    14 增压油缸 透明元件 1只
    15 辅助油箱 透明元件 1只
    16 单向阀 透明元件 2只
    17 液控单向阀 透明元件 2只
    18 溢流阀(直动式) 透明元件 2只
    19 溢流阀(先导式) 透明元件 1只
    20 节流阀(直动式) 透明元件 1只
    21 调速阀 透明元件 2只
    22 顺序阀 透明元件 2只
    23 减压阀 透明元件 1只
    24 二位四通行程换向阀 透明元件 1只
    25 三位五通手动换向阀 透明元件 1只
    26 压力继电器 透明元件 1只
    27 压力表 透明元件 3只
    28 三通接头 透明元件 7只
    29 四通接头 透明元件 3只
    30 行程开关(常开)   2只
    31 行程开关(常闭)   2只
    32 透明液压皮管   20米
    33 油盘   1只
    34 油箱   1只
    35 空气过滤器   1只
    36 吸油过滤器   1只
    37 油温液位计   1只
    38 机泵组   1套
    39 L-HL46号液压油   15kg
    40 电磁阀通用连接线   3条
    41 压力继电器插头线   1条
    42 编程电缆(适配器) 三菱 1条
    43 工具   1套
    44 快速油接头   5只
    45 透明液压实训说明书   1册
    46 PLC编程软件、程序 光盘 1盘
