  • ZLAM-73X型低压供配电技术实验装置



  • 一、低压供配电技术实验装置概述:
      低压供配电技术实验装置主要由计量柜、进线柜、补偿柜及出线柜四部分组成。柜体装置有三相有功电能表、三相无功电能表、电流互感器、接线铜排、隔离开关、万能低压断路器、补偿电容、功率因数控制器、低压断路器、指示仪表等器件组成。适用于职业学院、技工学校等用于高级维修电工的实训考核。
    二、低压供配电技术实验装置技术参数:
    1、工作电源:三相五线  380V±5%  50Hz
    2、安全保护:漏电保护(动作电流≤30Ma),过流保护,熔断器保护
    3、外形尺寸:660×600×2300mm
    4、额定电流:100A
    5、工作环境:温度0℃~50℃
    6、相对湿度35~85%  海拔<4000m
    三、低压供配电技术实验装置结构:所有柜体均采用优质钢板做骨架,经过机械加工成型,外表面喷涂彩色环氧聚塑,整机既坚固耐用,又美观大方。柜子的底部采用带刹车的万向轮,移动和固定两相宜,方便调整设备的摆放位置。
    四、低压供配电技术实验装置基本配置及详细说明:

    序号 设备名称 设备型号 设备规格 单位 数量
    1 电力变压器 90KVA   1
    2 计量控制实训柜 ZL-01A-1 600×600×2300mm 1
    3 进线控制实训柜 ZL-01A-2 800×600×2300mm 1
    4 电容补偿实训柜 ZL-01A-3 800×600×2300mm 1
    5 出线控制实训柜 ZL-01A-4 800×600×2300mm 1
    6 三相异步电机 1.1KW  380V   1
    7 实训指导书 ZL-01A   1
    8 工程材料     1
     五、基本配置详细说明:
    序号 配置名称 型号规格
    1 电力变压器 S9-50KVA;50KVA;户外式. 环境温度:上限+40℃,下限-25℃海拔高度:≤1000m.  空气相对温度:≤90%(+25℃)
    2 计量控制实训柜 ZL-01A-1配置有互感器、电能表、电压电流表等,作为总电能的计量。学生能自行连接控制线路。
    3 进线控制实训柜 ZL-01A-2配置有万能式断路器、互感器、电压电流表,作为总电源的进线控制。学生能自行连接控制线路。
    4 电容补偿实训柜 ZL-01A-3配置有补偿电容、交流接触器、电抗器、功率因数补偿控制器、电压电流表、功率因数表等,作为电源功率因数的补偿。学生能自行连接控制线路。
    5 出线控制实训柜 ZL-01A-4配置有自动空气断路器、互感器、电压电流表等,作为电能的分组控制。学生能自行连接控制线路。
    6 安装调试 上门安装调试
    六、低压供配电技术实验装置实验内容:
    1、电力变压器的认知实训
    2、电压器件的认知实训
    3、低压一次回路图的测绘实训
    4、低压二次回路图的测绘实训
    5、计量柜的接线实训
    6、进线柜的接线实训
    7、电容补偿柜的接线实训
    8、出线柜的接线实训

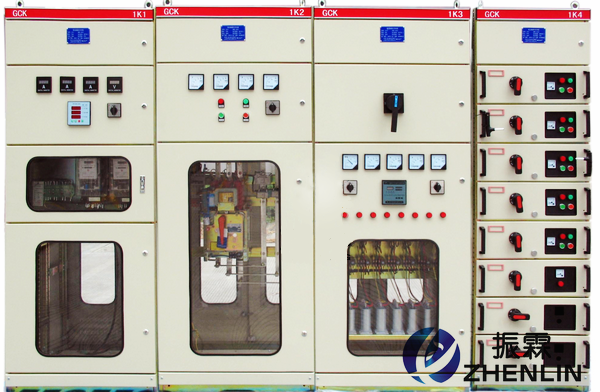

    七、ZLAM-73X 低压供配电技术实验装置彩图:



    八、低压柜由:计量柜、进线柜、补偿柜、出线柜四个柜体组成。
    1、ZLAM-73X-1教学低压计量控制实训柜
    1)设备概述:主要由三相有功电能表、三相无功电能表、接线铜排等组成,用于计量线路中有功功率与无功功率。
    2)技术参数:
     (1)工作电源:三相五线  380V±5%  50Hz
     (2)安全保护:漏电保护(动作电流≤30Ma),过流保护,熔断器保护
     (3) 外形尺寸:660×600×2300mm
     (4)额定电流:250A
     (5)工作环境:温度0℃~50℃
     (6)相对湿度35~85%  海拔<4000m
    3)设备结构:整个柜体为钢制结构,经过机械加工成形,外表面喷涂彩色环氧聚塑,坚固美观。柜体的底部采用带刹车的万向轮,移动和固定两相宜,方便调整设备的摆放位置。
    4)设备配置: (每台本配置):

    序号 配置名称 型  号 规格(长×宽×高) 单位 数量
    1 全钢制结构柜体   660×600×2300 1
    2 三相四线有功电能表 DT862-4型   1
    3 三相四线无功电能表 DX862-4型   1
    4 电流互感器     3
    2ZLAM-73X-2教学低压进线控制实训柜
    1)设备概述:主要由隔离开关、万能低压断路器、控制按钮、指示灯等部分组成,主要用于线路中电源的隔离及带负载的启停控制。万能低压断路器具有手动及电动储能功能。
    2)技术参数:
    (1)工作电源:三相五线  380V±5%  50Hz
    (2)安全保护:漏电保护(动作电流≤30Ma),过流保护,熔断器保护
    (3)外形尺寸:800×600×2300mm
    (4)额定电流:250A
    (5)工作环境:温度0℃~50℃
    (6)相对湿度35~85%  海拔<4000m
    3)设备结构:整个柜体为钢制结构,经过机械加工成型,外表面喷涂彩色环氧聚塑,坚固美观。柜体的底部采用带刹车的万向轮,移动和固定两相宜,方便调整设备的摆放位置。
    4)设备配置:(每台本配置):

    序号 配置名称 型号 规格 单位 数量
    1 全钢制结构柜体   800×600×2300 1
    2 三相四线指针式电流表 正泰   3
    3 三相四线指针式电压表 正泰   1
    4 正泰万能转换开关 LW5D-16YH3/3   2
    5 万能式断路器 DW15-200   1
    6 电流互感器 LMZ3-0.66   4
    7 控制箱 DK-10   1
    8 电磁线圈 正泰 φ0.64   1100匝 1
    9 分励脱扣器线圈 正泰 交流380V 50HZ 1
    10 分闸、合闸控制按钮     4
    3ZLAM-73X-3教学电容补偿实训柜
    1)设备概述:主要由无功功率自动补偿装置、补偿电容器、电抗器、交流接触器、热过载继电器、电压表、功率因数表等部分组成,可根据驱动负载的性质自动地切换补偿电容的数量。
    2)技术参数:
    (1)工作电源:三相五线  380V±5%  50Hz
    (2)安全保护:漏电保护(动作电流≤30Ma),过流保护,熔断器保护
    (3)外形尺寸:800×600×2300mm
    (4)额定电流:125A
    (5)工作环境:温度0℃~50℃
    (6)相对湿度35~85%  海拔<4000m
    3)设备结构:整个柜体为钢制结构,经过机械加工成型,外表面喷涂彩色环氧聚塑,坚固美观。柜体的底部采用带刹车的万向轮,移动和固定两相宜,方便调整设备的摆放位置。
    4)设备配置: (每台本配置):

    序号 配置名称 型  号 规格(长×宽×高) 单位 数量
    1 全钢制结构柜体   800×600×2300 1
    2 限流电抗器 XD1-16   18
    3 电流互感器 LM2J1-0.5   3
    4 交流接触器 CJ20-40   6
    5 热过载继电器 JR36-63   6
    6 有填料管式熔断器插座 RT14-32   6
    7 正泰万能转换开关 LW-16   2
    8 无功率自动补偿控制器 JKG2B-6   1
    9 三相四线指针式电流表 正泰   3
    10 三相四线指针式功率因数表 正泰   1
    11 回路控制指示灯     12
    12 电源线     m 适量
    4ZLAM-73X-4教学出线控制实训柜:
    1)设备概述:
        主要由隔离开关、低压断路器、铜排等部分组成。可根据负载的大小选择相应规格的漏电断路器控制输出。
    2)技术参数:
    (1)工作电源:三相五线   380V±5%  50Hz
    (2)安全保护:漏电保护(动作电流≤30Ma),过流保护,熔断器保护
    (3)外形尺寸:860×600×2300mm
    (4)额定电流:250A
    (5)工作环境:温度0℃~50℃
    (6)相对湿度35~85%  海拔<4000m
    3设备结构:整个柜体为钢制结构,经过机械加工成型,外表面喷涂彩色环氧聚塑,坚固美观。柜体的底部采用带刹车的万向轮,移动和固定两相宜,方便调整设备的摆放位置。
    4)设备配置: (每台本配置):

    序号 配置名称 型  号 规格(长×宽×高) 单位 数量
    1 全钢制结构柜体   860×600×2300 1
    2 回路控制指示灯     4
    3 三相四线指针式电流表 正泰   4
    4 万能转换开关 LW-16   1
    5 塑料外壳式断路器 DZ20J-100/3300   4
    6 电流互感器 LMZ3-0.66   4
    7 电源线     m 适量
