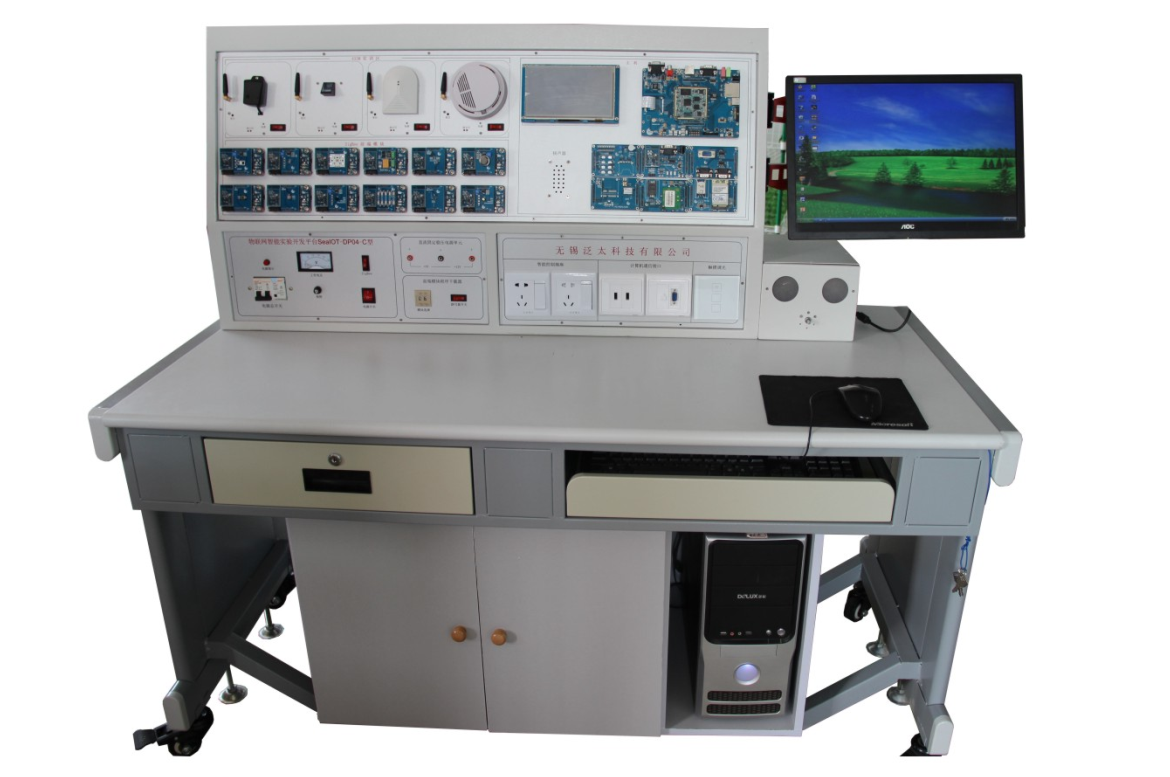

ZLIN-LY233型物联网应用系统组装与调试装置
一、物联网应用系统组装与调试装置的相关数据与要求：
1．科研型物联网综合实验台由操作台与实验桌两部分组成，全钢结构，，长X宽X高=1470MMX750MMX760MM，按照物联网的三层架构进行模块化设计，由三部分组成，分别是传感器节点、网关、上位机。
2．网关标配32位嵌入式平台，可以实现多种接口下的驱动以及应用程序开发，并且也支持多种无线模块；学生可以在电脑上阅读操作手册、按照操作手册编译自己的系统，编写各种应用程序，可以通过有线、无线网络的方式与网关进行通信；
3．传感器节点部分又分为433MHz射频模块、ZigBee无线节点、RFID节点等支持不同无线传输协议的节点；
4．须配备节点集成烧写机，可以通过相应开关进行各端口免拔插程序烧写功能；
5．提供研究型智能交通视频监控序列行人检测与跟踪源码，算法包括以下核心内容和源代码：1）行人HOG特征提取，2）行人HOG特征提取的流程，3）多尺度滑窗检测图像中的行人，4）多检测窗口的融合，5）基于HAAR-LIKE与HOG特征融合的行人检测算法，6）视频单目标多特征融合粒子滤波跟踪算法，7）概率视频多目标跟踪算法，可以在本实训平台上成功运行；
6．协议栈符合ZigBee2007或ZigBee PRO规范，提供物联网智能交通及修阻机系统源代码及相关的知识产权证书；
7．嵌入式网关支持android、linux、wince6.0操作系统及相关应用软件
二、物联网应用系统组装与调试装置的433MHz实训区：
①　烟雾监测模块
②　玻璃破碎模块
③　指纹识别模块
④　震动传感器模块
三、物联网应用系统组装与调试装置的ZigBee实训区：
⑤　光敏传感器模块
⑥　数字气压模块
⑦　光线传感器模块
⑧　温湿度传感器模块
⑨　火焰传感器模块
⑩　可燃气体传感器模块
⑪　遥控按键模块
⑫　继电器模块
⑬　三轴加速度传感器模块
⑭　颜色传感器模块
⑮　结露传感器模块
⑯　125K RFID模块
四、物联网综合实训台智能控制模块及外设实训区：
①　触摸调光模块1个
②　强电智能控制模块2个
③　直流电机控制模块
五、网关扩展的嵌入式功能实训区：
①　GSM/GPRS数传模块
②　ZigBee主机协调板
③　3G通讯模块
④　GPS定位模块
⑤　串口扩展板
⑥　基础功能模块
l 3路RS232扩展接口。
六、物联网应用系统组装与调试装置的6410网关：
物联网综合实验台网关是以S3C6410处理器为核心的ARM11嵌入式操作平台，可升级至Cortex-A8，支持Windows CE 6.0、Linux、Android等多种主流操作系统，支持多操作系统下驱动程序、应用程序的开发，以实现异构网络的协议转换、数据在异构网络内传输的目的。该网关可实现前端无线传感节点与PC上位机进行数据通信，为上位机开发应用程序提供支持，也是连接无线传感网络与Internet、GSM/CDMA移动通信网络的桥梁。
物联网综合实训台6410网关包括：
①　6410主板
SC36410处理器：
S3C6410为2.5G和3G通信服务提供了优化的硬件性能，内置强大的硬件加速器：包括运动视频处理、音频处理、2D加速、显示处理和缩放等；
S3C6410集成了一个MFC(Multi-Format video Codec)支持MPEG4 /H.263/H.264编解码和VC1的解码，能够提供实时的视频会议以及NRSC和PAL制式的TV输出；
S3C6410处理器内置一个采用最先进技术的3D加速器，支持OpenGL ES 1.1/ 2.0和D3DM API，能实现4M triangles/s的3D加速；
S3C6410包含了优化的外部存储器接口，该接口能满足在高端通信服务中的数据带宽要求。
核心板：
Samsung S3C6410处理器，ARM1176JZF-S内核，主频533MHz/667MHz，低功耗、高性价比的RISC处理器；
同时支持S3C6410与Cortex-A8两种系统，可更换；
256MB DDR内存，1GB Nand Flash；
12MHz、48MHz、27MHz、32.768KHz时钟源；
支持5V电压供电；
引出脚多达320个，满足用户各类扩展需求；
在-20℃到80℃范围的高低温运行测试中运行良好；
整个核心板全部机器贴片，杜绝手工焊接造成的众多隐患；
一个复位按键，采用专用芯片进行复位，稳定可靠；
系统启动方式设置开关，采用 8 位拨码开关；
一片2M字节NOR Flash；
三路串口，包括两个五线RS_232串口和一个三线RS_232串口；
一个100M网口，采用DM9000AE，带联接和传输指示灯；
一个 USB HOST 插口，支持 USB1.1 协议，使用侧插 USB A 型接口；
一个 USB Slave 接口，支持 USB 2.0 协议，使用mini-USB AB型接口；
一个高速 SD 卡座。可以实现 SD Memory 功能和 SDIO 功能；
一个WIFI扩展接口；
一路立体声音频输出接口可接耳机；另一路音频输入可接麦克风；
LCD和触摸屏接口为7寸液晶触摸屏；
一个VGA接口，支持800×600分辨率；（转换芯片稳定、廉价；适合产品应用）
两路TV输出接口；
一个CMOS摄像头接口，支持ITU-R BT601/656 8位模式，使用10×2插针连接器；
内部实时时钟，带有后被锂电池接口；
一个JTAG接口，使用10×2插针连接器；
六个用户按键；
四个LED；
一个蜂鸣器；
一个10×2插针扩展接口；包括1路GND、1路DA、8路AD、10路IO、1路SPI。
7寸液晶触摸屏
七、物联网应用系统组装与调试装置的驱动及实验目录要求：
Linux操作系统
BootLoader
版本：u-boot- 1.1.6；
支持Nandflash/SD启动；
支持使用USB/Ethernet/Uart(串口)等多种方式下载更新代码烧写方式；
USB单步烧写（开发必备，可灵活烧写单个文件，便于调试）；
SD卡自动烧写（简单快捷，适合规模化生产及批量更新系统）；
全程支持Windows 7下的系统烧写；
提供烧写菜单方式，脱离了繁杂的命令行方式。
内核版本: 基于linux-2.6.28.6；
系统驱动：涵盖了S3C6410处理器的所有硬件设备的驱动；
文件系统：cramfs 和yaffs2；
网络通信协议：支持TCP/IP通信协议；
图形界面：GUI QTOPIA 2.2.0与GUI QT Extended 4.5.2（附带多款应用程序）；
USB设备支持：U盘、移动硬盘、USB鼠标、键盘、USB HUB等；
编译工具：4.3.2 Complier EABI编译器，浮点数计算支持更好。
