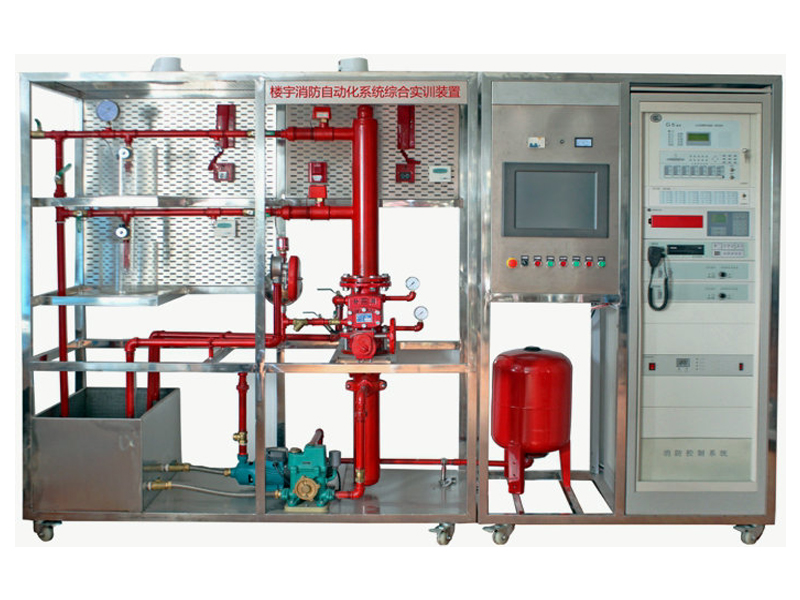

ZLIN-LY35型楼宇消防自动化系统综合实训装置
- 楼宇消防自动化系统综合实训装置依据[建筑消防设计规范]进行标准设计该系统具有消防控制联动中心、消防广播电话中心、消防喷水灭火系统典型结构,能够完成火灾探测,早期探测,火灾报警,现场灭火,气体灭火等演示性实训项目和消防管理中心,同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理,通过该装置的操作学习,学生可以对楼宇中喷水灭火系统的结构有一个全面的了解,喷淋系统与联动动控制中心系统实现联网控制,探测器与联动中心联接实现手自动控制,同时与广播电话中心联网,完全实现现智能化大楼设计。
掌握建筑物内部主要灭火设备的应用,熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理,了解消防控制中心的联动操作与设置,广播电话中心的控制与操作设置,了解现代建筑消防联动设备系统原理和调试,熟悉消防的控制原理和工作过程。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。 一、楼宇消防自动化系统综合实训装置的系统特点:
1.具有试验性喷淋启动功能,当自动控制系统出现故障时,可手动启动喷淋泵
2.本身自带控制器,可实现本地控制,也可实现消防报警联动控制
3.模型框架和水箱等主要部件全部使用不锈钢器件,保证不生锈、不易老化
4.喷淋泵和气压罐等关键设备分别采用德国和瑞士进口设备,稳定型强
5.湿式报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证
6.超大触屏监控,15寸触屏控制
7.PLC采集系统
二、楼宇消防自动化系统综合实训装置的基本配置及参数:
1.喷淋灭火系统配置
模型框架和水箱等主要部件全部使用不锈钢器件,保证不生锈、不易老化,模拟两层大楼喷淋灭火系统;模型系统主要由喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成,能生动模拟大楼内水灭火系统的典型结构。
2.喷淋水泵:数量1台功率 750W 扬程:30米流量:8立方米/小时
3.高位水泵模拟气压罐:数量1台容积50升,功率 750W扬程:30米,0.3MP
4.湿式报警阀:数量1台口径:Ф100mm额定工作压力1.2MPa
5.玻璃球喷头:数量6个68℃温级
6.水流指示器:数量2个灵敏度15L-37.5L/min
7.感烟探测器:1个,非总线或总线编码型,报警电流小2MA普通烟雾体浓渡等级
8.感温探测器:1个非总线或总线编码型,报警电流小2MA、68℃温级
9.电源控制屏(全不锈结构)
10.提供交流电源:单相交流电220V 50Hz,带有过流保护
11火灾报警控制器(联动型)
(1)采用192×64点阵液晶显示,可同屏显示4行12列汉字信息
(2)可以现场编辑总线设备的区、层、状态、类型、安装位置等信息
(3)256条事件记录,记录控制器运行中的各种事件,可随时查阅
(4)可以现场编辑联动公式
(5)2个总线回路,可连接254个现场器件
(6)1个 RS485 通讯口,用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯,可接16台火灾显示盘;2台设备操作盘;4台(8区)灭火控制盘
4、火灾显示盘
GK621火灾显示盘通过 RS485 通讯总线与火灾报警控制器联网,采用192×64点阵液晶实时显示本楼层的各种事件信息,使本楼层的工作人员能够及时、准确地了解本楼层的消防事件,从而迅速地采取相应措施。
5、探测器
配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。
6、输入模块、控制模块输入模块
主要用于压力开关等信号检测,控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。
7、联动盘现场接口
(1)三线控制,接线部分简洁方便,轻松实现启停回答功能;
(2)两种输出控制方式可供选择,电平输出和脉冲输出。
8、手动报警按钮
火灾发生时,按下有机玻璃片,按钮的火警灯点亮,同时向控制器发出火警信号;
9、消防栓按钮
火灾时按下压片控制器报警,点亮火警指示灯(红),同时输出一组外控空接点,启动消防泵时,接入启泵回答信号,启泵指示灯点亮(绿色),复位时,滑下滑动盖,按下复位按钮。
10、声光报警器、警铃
现场发生火灾接到控制信号后,发出强烈的声音警报信号,以达到提醒现场人员注意的目的。
11、电子编码器
完成现场设备的编码、设备类型与灵敏度的更改等功能。
12、广播录放单元
消防广播录放机、广播吸顶喇叭
13、功放单元
消防定压功放,背景音源功放
14、消防电话系统
总线电话通讯盘,电话分机,电话模块等。
三、楼宇消防自动化系统综合实训装置的技术参数:
1.输入电源:单相三线~220V±10% 50Hz
2.环境温度:+4℃~+45℃
3.装置容量:<3000kVA
4.外形尺寸:3000mm×680mm×2000mm
5.控制台尺:550*600*750MM
6.安全保护:具有漏电自动保护装置
四、楼宇消防自动化系统综合实训装置的实训项目:
1.系统结构与设备认识
2.喷淋灭火系统仿真软件安装与使用
3.喷淋灭火系统伺应状态操作
4.喷淋灭火系统调试
5.火灾探测与火灾报警
6.喷淋灭火操作
7.喷淋灭火监控软件安装与使用
8.喷淋系统系统综合操作训练
9.PLC的控制操作实训(选做)
10.触摸屏组态的操作实训,
11.消防喷水手自动控制的实训
12.火灾真实演示实训
13喷淋灭火系统与消防报警系统联动
14消防联动动主机的设置
15.消防联动主机的联动编程
16消防探测器的便用与编码
17.消防系统模块的作用与联接
18.广播主机的操作,火警状态下紧急广播的切换操作;
19.单点广播,广播话筒的操作,系统功能设置;
20.背景音乐下的火警紧急广播切换
21.无人执勤时应广播的自动切换设置
22.广播分配主机的操作,软件设置错误的判断与纠正
23.与消防报警系统的互联操作,线路故障的判断与处理
24.火警通讯主机的操作,系统功能设置
26.主机与电话分机的通讯操作,分机电话的操作
26.系统原理桔构与管网设计
27.消防报警联动监操作培训资料
28.报警点的设置功能
29.系统参数的设置功能
30.与消防广播系统的联网编程功能
31.消防点的网络构架与网络协议功能
32.消防系统各子系统的网络平台构建功能
五、楼宇消防自动化系统综合实训装置的系统配置单:
序号 产品名称 型号 主要参数 数量 备注 1 等离子烟感探测器 工作电压:DC18-24v
报警电流20mA1个 2 等离子温感探测器 工作电压DC18-24v报警电流20mA 1个 3 光电燃气探测器 工作电压DC18-24v报警电流20mA 1个 4 短路隔离器 1个 5 手动按钮 工作电压DC18-24v报警电流20mA
动作电流600UA1个 6 输入模块 工作电压DC18-24v报警电流20mA动作电流600UA触点容量,2A 1个 7 输入输出控制模块 工作电压DC18-24v报警电流20mA动作电流600UA,触点容量。 2个 8 智能化控制主机 1台 9 超大铃声警铃 24V-30V 1个 10 声光报警器 工作电压 16-28V启动电流:3.0MA 1个 11 警灯 DC24V 1个 12 继电器 6套 13 排风机 1个 14 点型感温探测器 工作电压:DC18-24v
报警电流20mA1个 15 智能消防录放主机 工作电压: AC187-242V;外部输出电压:DC26V外部最大电流2A 1 16 智能功放 电压24V-30V
最大电源7.8A\300W1 17 联动切换模块 电源18-24V
动作电流200MA1 18 通讯盘 1 19 电话模块 工作电源24V 1 20 电话分机 环境温度-10-55度
相对温度小于95%
频率响应300-3400HZ1 21 吸顶式音箱 电源,110V-120V3W 2 22 火警对讲电话主机 电压24V、电流 20MA 2部 23 广播录放盘 电源电压:外接电源DC24V最大电流1A 1台 24 背景音乐功放 USBR接口 1台 25 电话通讯模块 环境温度-10-55度
相对温度小于95%
频率响应300-3400HZ3个 26 闭式喷头 四分口径 4只 27 隐蔽喷头 四分口径 1只 28 水流指示器 一寸口径 1只 29 信号阀 110兰式 1个 30 报警控制器 工作电压挤 AC187-242V;外部输出电压抑DC26V外部最大电流2A 1个 31 水箱 700*500*400 1只 32 高位模拟水泵 电压AC220V;750W 1只 33 水位浮球阀 6分口径 1只 34 压力表 0-0-6MP 3只 35 消防泵 电压AC220V;750W 1台 36 不锈钢机架 2800*700*2000mm 一台 37 水管套件 弯头,直能,水管,外丝,球阀,等 1套 38 喷水观察室 250*350mm 2间 39 控制电磁阀 DC24V 2 40 PLC 输入24点输出16点
电源220V1台 选配 41 触探屏 15寸 工作电源22V通讯接口SD一个,USB口两个 1台 选配
相关产品推荐:
ZLIN-LY51型 管道安装及控制实训装置
ZLIN-LY52型 楼宇照明系统实训装置(LON总线型)
ZLIN-LY53型 太阳能供热安装实训设备
ZLIN-LY54型 建筑给排水综合演示模型
ZLIN-LY55型 智能建筑电气控制线路实训设备
ZLIN-LY56型 水暖电气实训设备
ZLIN-LY57型 给排水设备管道安装与控制实训设备
ZLIN-LY58型 消防控制中心及火灾报警联动实训系统
ZLIN-LY59型 智能家居系统应用实训装置
ZLIN-LY60型 楼宇综合布线实训装置
ZLIN-LY61型 消火栓及自动喷淋灭火系统实训装置
ZLIN-LY62型 消火栓及预作式自动喷淋灭火系统实训设备
ZLIN-LY63型 模拟气体灭火实训设备
ZLIN-LY19K型 卫星及有线电视系统实训设备
ZLIN-LY65型 智能家居样板操作实训设备
ZLIN-LY66型 安防报警及监控系统实训系统(LON总线型)
ZLIN-LY67型 实训墙综合布线实训设备
ZLIN-LY72型 立体仓储实训模型
ZLIN-LY73型 综合布线实训考核设备(开放式)
ZLIN-LY74型 楼宇供配电及照明监控系统实验实训设备
ZLIN-LY75型 楼宇供配电及照明系统(LON总线型)
ZLIN-LY76型 智能安保工程系统实训设备
ZLIN-LY231型 物联网综合实验实训操作台
ZLIN-LY243型 物联网工程应用实训台
ZLIN-LY233型 物联网应用系统组装与调试装置
ZLIN-LY35型 楼宇消防自动化系统综合实训装置
ZLIN-LY38型 给排水设备安装与控制实训装置
ZLIN-LY97型 楼宇对讲及门禁系统实验实训装置
ZLIN-LY64型自动喷水灭火系统实训设备
————————————————————————————————————————————————————
