  • ZLSYX-20型32微机实验开发系统


  • 微机实验开发系统  /  微机实验箱_上海振霖教学设备有限公司
    一、32微机实验开发系统系统简介:
      本系统是《16位微机原理与接口》、《32位微机原理与接口》、《微机控制技术》等课程教学的最佳配套实验设备。为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境。
    二、32微机实验开发系统系统组成:
    ·硬件:
    116位微机系统扩展: CPU(8088),系统控制芯片(1032),64K监控程序存储器,64K用户程序和数据存储器(61256x2),64K实验程序存储器,开放式4*6键盘电路,开放式6位动态数码管显示电路,配有串口或USB通信方式,出厂配置为串口。

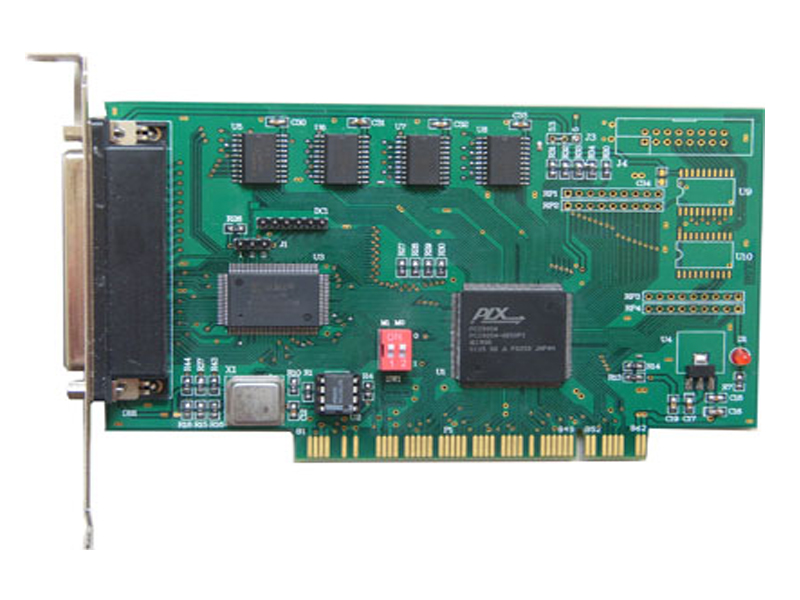

    232位接口单元:32位开关逻辑电平输入/ 输出显示电路,32位I/O接口电路,32存储器电路,32位PCI 接口驱动电路,32位PCI 接口卡(由PCI9054、93C56组成)。
    3)输入/ 输出:128*64 LCD图文电路(或字符式1602 LCD),8位开关逻辑电平输入/ 输出电路,单脉冲发生器,8MH时钟分频,16*16 LED点阵电路,音频功放,0~5V可调模拟量,PWM电路、射极跟随器,打印口,用户串行接口。
    4)常用接口芯片:74LS273、74LS244、8279、0832、0809、8259、8250、8253、8251、8255、8237、RS232等;
    5)控制对象:喇叭、蜂鸣器、小型直流电机、步进电机、压力传感器、温度传感器、继电器等;
    6)扩展单元接口:提供总线接口,可自行扩展设计或选配我公司扩展模块。
    ·软件:
      系统配置Win2000/xp等操作平台的微机仿真调试软件,支持汇编、C语言编译、调试。
    ·电源:
      系统内置高性能直流稳压电源。
    ·机箱:
      系统配置轻便铝合金箱子作为实验仪机箱。
    三、32微机实验开发系统的系统主要特点:
    1)系统自动切换:以8088实验开发系统作为基板,PCI 接口卡为插卡,无系统选择开关,实验主机自动识别16/32位系统类型,自动切换不同的三总线连接,使用极其方便。
    2)二种工作方式:一是联PC机运行,在与上位软件联机的状态下,实现各种调试和行运的操作;二是脱机运行,实验系统自带键盘、显示电路和监控管理程序,在无PC机的情况下,同样可以通过内存读写、单步、断点、全速等方法调试实验程序。
    3)实验开放性:实验电路单元尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。
    4)二次开发:系统将地址总线、数据总线、控制总线全部引出,主机板留有扩展单元,通过实验系统调试用户板。
    四、实验项目
    (一)8086十六位微机系统
    软件实验
    (1)二进制多位加法实验
    (2)二进制转换为BCD码实验
    (3)BCD码转换为二进制码
     (4)十进制数的BCD码相减运算
    (5)内存清零实验
    (6)数码显示实验
    (7)求最大数和最小数
    (8)数据块传送实验
    (9)分支程序设计。
    硬件实验
    (1)A/D转换实验
    (2)D/A转换实验(一)
    (3)D/A转换实验(二)
    (4)8255A并行口实验(一)
    (5)8255A并行口实验(二)
    (6)定时器/计数器实验
    (7)8259单级中断控制器实验
    (8)串行口发送实验(双机通讯)
    (9)串行口接收实验(双机通讯)
    (10)小直流电机调速实验;
    (11)步进电机控制
    (12)继电器控制
    (13)存贮器读写实验
    (14)电子琴实验
    (15)简单I/O口扩展实验
    (16)8251可编程通讯接口和PC机通讯
    (17)16*16 LED点阵显示实验
    (18)128*64 LCD液晶显示实验
    (19)8237 DMA传送实验
    (20)8250可编程异步通讯接口实验
    (21)8279 键盘显示实验
    (22)温度测量实验
    (23)压力测量实验
    扩展卡实验(选配)
    (1)POD4扩展卡主持以下实验:
           ·ISD1420 语音录放
    (2)POD5扩展卡:
           ·40芯锁紧大孔引出,扩展主板以外接口芯片用。
    说明:实验项目打“☆”号为选配实验。

    (二) PC32位接口实验系统(需选配PCI9054卡)
    1、实模式原理实验
    (1)显示程序实验                    (2)数据传送程序实验             (3)数码转换程序实验
    (4)运算类程序实验                (5)分支程序实验                     (6)循环程序实验
    (7)子程序实验                        (8)综合设计程序实验
    2、保护模式原理实验
    (1)描述符及描述符表实验   (2)任务内控制转移实验   (3)任务切换实验
    (4)中断/异常处理实验           (5)虚拟8086环境实验    (6)实模式与保护模式间切换实验
    332位微机接口技术实验
    (1)基本I/O接口设计实验    (2)地址译码电路设计实验   (3)32位存储器扩展实验
    (4)8259中断控制器实验       (5)8255并口控制器应用实验(6)8251串口控制器应用实验
    (7)8253定时/计数器应用实验 (8)A/D转换实验          (9)D/A转换实验
    (10)电子发声设计实验            (11)键盘扫描及显示设计实验
    (12)点阵LED显示设计实验    (13)LCD液晶显示设计实验(须选配LCD单元)
    4、微机控制应用实验
    (1)直流电机闭环调速实验     (2)温度闭环控制实验
    (3)步进电机控制实验
    5Windows下的PCI设备驱动程序及其接口应用设计实验
    (1)PCI总线配置操作实验      (2)WDM驱动程序设计实验
    (3)I/O操作设计实验               (4)存储器操作设计实验
    (5)中断处理设计实验         (6)信号发生器设计实验
    (7)温度闭环控制系统设计实验
    6PCI总线扩展应用设计实验(须选配PCI总线应用开发板)



    ————————————————————————————————————————————————————
