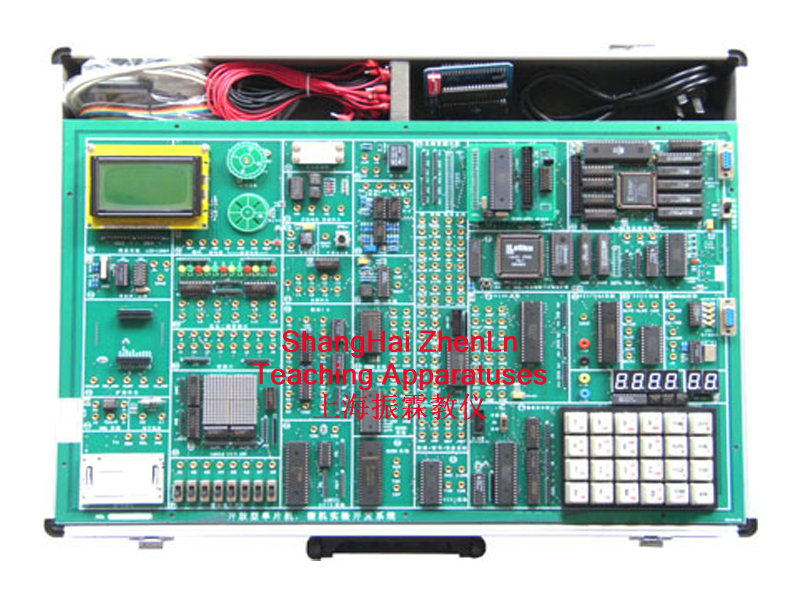

一、系统简介：

　　本系统是《MCS-51/ 96单片机原理与接口》、《十六位微机原理与接口》、《单片机控制技术》、《自动化控制》、《EDA》等课程教学的最佳配套实验设备。以小系统、多功能、易扩展为设计思想，主板以《ZL-51/96/88系列单片机·微机实验指导书》实验为主，增加地址总线、数据总线、控制总线引出和扩展单元(区)，这样学校可以从需要出发，选配各种扩展模块，为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境，也是科研、开发工作者的得力助手。

二、开放型单片机微机实验开发系统的组成：

　　·硬件：

　　(1)开发系统组成：51/96单片机仿真器，89S52CPU卡，80C196 CPU卡，8088CPU，系统控制芯片(1032)，64K程序存储器(w27c512)，64K数据存储器(61256x2)，开放式4*6键盘电路，开放式6位动态数码管显示电路，配有串口或USB通信方式，出厂配置为串口。

　　(2)输入/ 输出：128*64 LCD图文电路(或字符式1602 LCD)，单脉冲发生器，8MH时钟分频，8位开关逻辑电平输入/ 输出电路，排针∕锁紧孔转接口、16*16 LED点阵电路，音频功放，0～5V可调模拟量，PWM电路、射极跟随器，ISP在线下载接口，打印口，用户串行接口。

　　(3)常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8259、8237、8253、8250、8251、8255、等;

　　(4)控制对象：喇叭、温度18B20、IC卡读写、蜂鸣器、小型直流电机、步进电机、压力传感器、继电器等;

　　(5)扩展单元接口：提供总线接口，可自行扩展设计或选配我公司各种扩展模块。

　　·软件：

　　系统配置2000/xp等操作平台的单片机仿真调试软件，支持汇编、C51语言编译、调试;单片机在线下载软件等。

　　·电源：

　　系统内置高性能直流稳压电源。

　　·机箱：

　　系统配置轻便铝合金箱子作为实验仪机箱。

三、系统主要特点：

　　(1)系统自动识别CPU：598KC是集51、96、8088三大系列CPU于一体的三合一实验系统，内置51/96单片机仿真器和8088实验系统。该系统以8088实验系统作为基板，自成一体，可单独作为8086微机原理和接口实验使用，也可分别叠插51或96CPU卡，构成51/96单片机实验开发系统，结构紧凑，资源充分共享，无总线开关切换，自动识别CPU的类型。

　　(2)仿真器内置：实验仪内置的51/96通用单片机仿真器，64K数据空间、64K 程序空间全部开放，不占用CPU资源，采用双CPU模式，仿真CPU和实验CPU独立运行，软件提供单步、断点、暂停、全速运行等调试功能。

　　(3)支持EDA开发：通过选配EDA扩展卡，实现EDA和单片机两合一，可分别控制实验电路。

　　(4)实验开放性：实验电路单元尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。

　　(5)二次开发：系统将地址总线、数据总线、控制总线全部引出，主机板留有扩展单元，通过单片机仿真器调试用户系统。

　　(6)在线下载：在线编程自动识别,无需开关切换，不需编程器，可直接烧录AT89S5X单片机。

　　(7)二种工作方式：一是联PC机运行，在与上位软件联机的状态下，实现各种调试和行运的操作;二是脱机运行，系统配有管理监控，在无仿真器状态下，系统自动切换到脱机管理状态，用户可轻松调用EPROM中的实验程序完成实验。

四、开放型单片机微机实验开发系统的实验项目：

　　(一)51单片机实验

　　软件实验

　　(1)清零程序;

　　(2)拆字程序;

　　(3)拼字程序;

　　(4)数据区传送子程序;

　　(5)数据排序实验;

　　(6)查找相同数据个数;

　　(7)无符号双字节快速乘法子程序;

　　(8)多分支程序;

　　(9)脉冲计数实验;

　　(10)电脑时钟实验。

　　硬件实验

　　(1)P1口亮灯实验;

　　(2)P1口转弯灯实验;

　　(3)P3.3口输入，P1口输出实验;

　　(4)工业顺序控制实验;

　　(5)8255 A、B、C口输出方波实验;

　　(6)8255 PA口控制PB口;

　　(7)8255控制交通灯;

　　(8)简单I/O扩展实验;

　　(9)A/D0809转换实验;

　　(10)D/A0832转换实验;

　　(11)8279键盘显示实验;

　　(12)通用打印机实验;(打印机选配☆)

　　(13)微型打印机打印字符、曲线、汉字实验;(打印机选配☆)

　　(14)I2C储存卡读写实验;

　　(15)继电器控制实验;

　　(16)步进电机控制;

　　(17)8253方波实验;

　　(18)小直流电机调速实验;

　　(19)16*16 LED点阵显示实验;

　　(20)128*64 LCD液晶显示实验;

　　(21)8250可编程异步通讯接口实验(自发自收);

　　(22)8251可编程通讯接口实验(与PC机);

　　(23)单片机RS232/485串行发送实验(双机通讯);

　　(24)单片机RS232/485串行接收实验(双机通讯);

　　(25)DS18B20单总线温度测量实验

　　(26)压力实验;

　　(27)PWM实验

　　(28)射极跟随器

　　(二)96单片机实验

　　软件实验

　　(1)清零程序

　　(2)拆字程序

　　(3)拼字程序

　　(4)数字区传送子程序

　　(5)数据排序实验

　　(6)查找相同个数

　　(7)无符号双字节快速乘法子程序

　　(8)多分支程序

　　硬件实验

　　(1)P1口亮灯实验

　　(2) P1口转弯灯实验

　　(3) P2.6口输入，P1口输出

　　(4)工业顺序控制

　　(5) 8255 A、B、C口输出方波

　　(6) 8255 PA口控制PB口

　　(7) 8255控制交通灯

　　(8)简单I/O扩展

　　(9) A/D转换实验

　　(10)D/A转换实验

　　(11)8279键盘显示实验

　　(12)通用打印机 ☆

　　(13)继电器控制

　　(14)8253方波

　　(15)步进电机控制

　　(三)8086微机实验

　　软件实验：

　　(1)二进制多位加法实验

　　(2)二进制转换为BCD码实验

　　(3)BCD码转换为二进制码

　　(4)十进制数的BCD码相减运算

　　(5)内存清零实验

　　(6)数码显示实验

　　(7)求最大数和最小数

　　(8)数据块传送实验

　　(9)分支程序设计。

　　硬件实验 ：

　　(1)A/D转换实验

　　(2)D/A转换实验(一)

　　(3)D/A转换实验(二)

　　(4)8255A并行口实验(一)

　　(5)8255A并行口实验(二)

　　(6)定时器/计数器实验

　　(7)8259单级中断控制器实验

　　(8)串行口发送实验(双机通讯)

　　(9)串行口接收实验(双机通讯)

　　(10)小直流电机调速实验;

　　(11)步进电机控制

　　(12)继电器控制

　　(13)存贮器读写实验

　　(14)电子琴实验

　　(15)简单I/O口扩展实验

　　(16)8251可编程通讯接口和PC机通讯

　　(17)16*16 LED点阵显示实验

　　(18)128*64 LCD液晶显示实验

　　(19)8237 DMA传送实验

　　(20)8250可编程异步通讯接口实验

　　(21)8279 键盘显示实验

　　(22)温度测量实验

　　(23)压力测量实验

　　扩展卡实验(选配)☆

　　(1)POD1扩展卡主持以下实验：(报价：150元)

　　·看门狗实验

　　·红外线遥控收发实验

　　·165并转串

　　·164串转并

　　·查询式键盘

　　(2)POD2扩展卡主持以下实验：(报价：100元)

　　·LM331 V/F、F/V实验

　　·138译码

　　(3)POD3扩展卡主持以下实验：(报价：150元)

　　·串行EEPROM 93C46读写实验

　　·I2C AT24C02读写实验

　　·TLC549串行A/D转换实验

　　·TLC5615 10位D/A串行转换实验

　　·PCF8563 I²C日历时钟实验

　　(4)POD4扩展卡主持以下实验：(报价：100元)

　　·ISD1420 语音录放

　　(5)POD5扩展卡：(报价：50元)

　　·40芯锁紧大孔引出，扩展主板以外接口芯片用。

　　(6)POD1032扩展卡：(报价：100元)

　　·主持Lattice公司：ISP1032E芯片实验开发。

　　(7)POD1C3扩展卡：(报价：200元)

　　·主持Atera公司：EP1C3T144芯片实验开发。

　　(8)POD1C6扩展卡：(报价：250元)

　　·主持Atera公司：EP1C6T144芯片实验开发。

　　(9)CAN卡：CAN总线通讯接口实验(报价：150元)

　　(10)以太网卡：以太网TCP/IP协议接口实验(报价：150元)

　　(11)USB2.0卡：USB2.0通讯接口实验。(报价：150元)

　　说明：实验项目打“☆”号为选配实验。
