  • ZLXC-1501型单片机实验开发设备


  •     单片机实验开发设备是根据《单片机原理及其接口技术》《单片机原理及应用》《8051单片机C语言程序设计与实例解析》《单片机应用系统与开发技术》等课程教学课本而专门设计的实验设备。该设备采用AT89S52芯片,外围接口包括数码管、按键、8255、A/D转换、LCD接口、通信接口和ISP下载等模块。实验模块独立化,实验接口全部引出,适合于大中院校及中职学校单片机实验教学,也适合于学生自学。

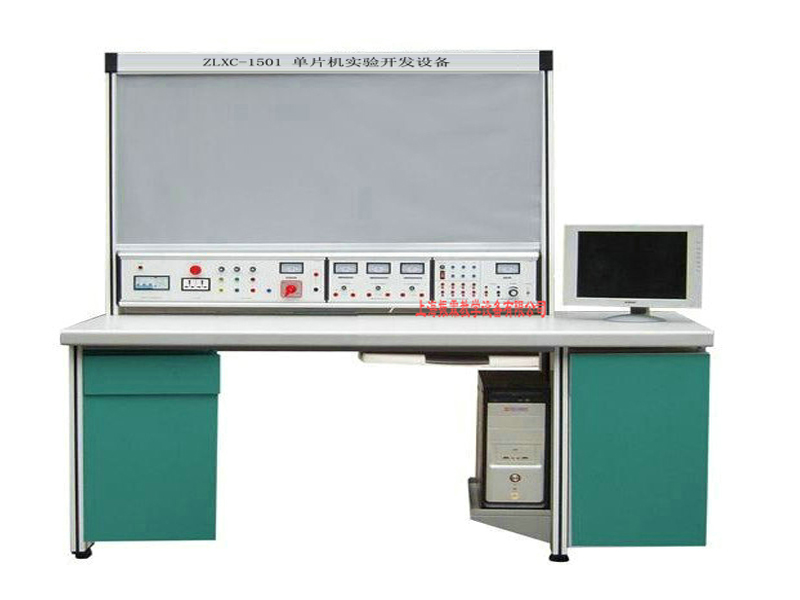

    ZLXC-1501 单片机实验开发设备
    一、单片机实验开发设备的创新:
    (1)实验挂箱、功能模块、实验桌框架均采用铝合金一次性铸造而成(3mm厚。),美观、大方;
    (2)模块化设计,扩展性强,维修方便,所有实验挂箱和电源功能模块均采用可拆分式、自由组合式设计,便于扩展和功能升级;同时也解决了整机维修难的问题,只要将体积小的挂箱寄回厂家就可以快速、方便的解决相应的问题。
    (3)设计防尘帘幕。当实验装置闲置时,将防尘帘幕拉下,可以延长实验装置的使用寿命。

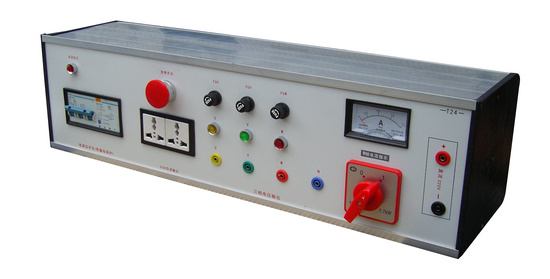

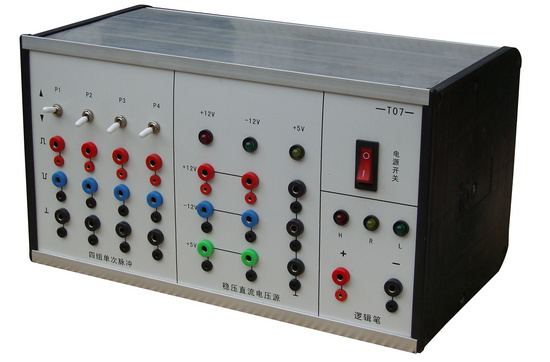

    部分功能模块展示图:

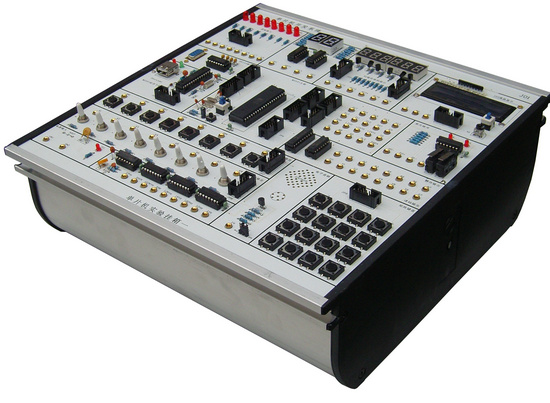

    部分实验挂箱图:

    二、
    单片机实验开发设备的软件说明:
        单片机仿真软件:可以全面仿真单片机及其外围电路组成的系统的仿真、RS-232动态仿真、C调试器、SPI调试器、键盘和LCD系统仿真的功能;有各种虚拟仪器,如示波器、逻辑分析仪、信号发生器等。可与keil联调进行程序调试,是学习和开发的好帮手,而且具有模拟电路仿真、数字电路仿真功能。
    三、
    单片机实验开发设备的主要技术与功能:
    1、安全保护系统:设有短路、过载保护、急停、漏电保护。
    2、三相380V输出、直流220V输出、220V插座式5组。
    3、单次脉冲输出四组、逻辑笔输出一组。
    4、直流稳压电源:±12V、±5V、24V五组直流稳压电源输出。
    5、USB编程器:MY-USBASP下载器
    6、外形尺寸:160×70×150 cm
    7、工作环境:温度-10℃~+40℃  相对湿度<85%(25℃)
    8、装置容量:200VA
    9、重量:80Kg
    四、单片机实验开发设备的实验项目:
    1) 存储器清零
    2) 二进制BCD码转换
    3) 二进制ASCII码转换
    4) 程序跳转表
    5) 内丰块移动
    6) 数据排序
    7) 跑马灯实验
    8) 转弯灯模拟实验
    9) I/O口输入输出实验
    10)  I/O口简单扩展
    11)  74LS138译码器电路
    12)  继电器控制实验
    13)  音频控制实验——音乐播放
    14)  LED静态显示实验
    15)  LED动态显示实验
    16)  定时器应用——时钟模拟实验
    17)  中断应用——按键计数实验
    18)  独立按键多功能实验
    19)  矩阵式键盘实验
    20)  DAC0832数模转换应用
    21)  ADC0809模数转换实验
    22)  74LS164并入串出实验
    23)  74LS165串入并出实验
    24)  步进电机控制实验
    25)  直流电动机PWM调速实验
    26)  I2C总线实验
    27)  LED点阵汉字实验
    28)  计算机钢琴实验
    29)  温度传感器温度控制实验
    30)  时钟芯片实验(电子万年历)
    31)  RS232串口通信实验
    32)  IO口模拟串口与PC机通信
    33)  工业顺序
    34)  串行静态显示实验
    35)  LCD1602点阵液晶显示实验
    36)  计算器模拟实验
    37)  红外遥控实验
    38)  看门狗实验
    39)  数字频率计实验
    40)  12864显示模块
    41)  语音录音放音模块
    42)  8255 IO扩展应用一
    43)  8255 IO扩展应用二
    44)  CAN通迅
    45)  USB通迅
    46)  IC卡应用
    47)  ZLG7290键盘显示应用
    48)  TFT彩屏应用
    49)  单片机外扩RAM
    50)  单片机外扩ROM
    51)  单片机总线方式
    52)  PS2接口
    53)  MAX485通迅
    54)  串行AD转换实验
    55)  串行DA转换实验
    56)  PCF8563时钟模拟实验
    五、单片机实验开发装置的配置清单: 以下为每台实验装置配置清单

    序号 名称 规格(mm)
    (长×宽×高)
    型号 数量 备注
    1 主要结构 铝合金骨架     1套
    存储柜     1个
    实验台 160×70×80 cm   1个
    键盘支架     1个
    防尘帘幕 157×0.2×70 cm   1个
    220V插座输出,供外接仪器/电脑用电     1个
    2 功能模块 三相电源模块 595×163×158 T24-1 1台
    单次脉冲、逻辑笔、直流稳压电源模块 300×163×158 T07 1台
    220V插座输出模块 150×163×158 T22 1台
    3 实验挂箱 单片机实验挂箱一 300×105×310 G200 1台
    单片机实验挂箱二 300×105×310 G201 1台
    单片机实验挂箱三 300×105×310 G202 1台
    4 说明书 单片机实验分册  振霖   1份
    5 光盘资料 单片机源程序  振霖   1份
    单片机开发软件  振霖   1份
    Keil安装软件  振霖   1份
    单片机仿真软件  振霖   1份
    单片机下载软件  振霖   1份
