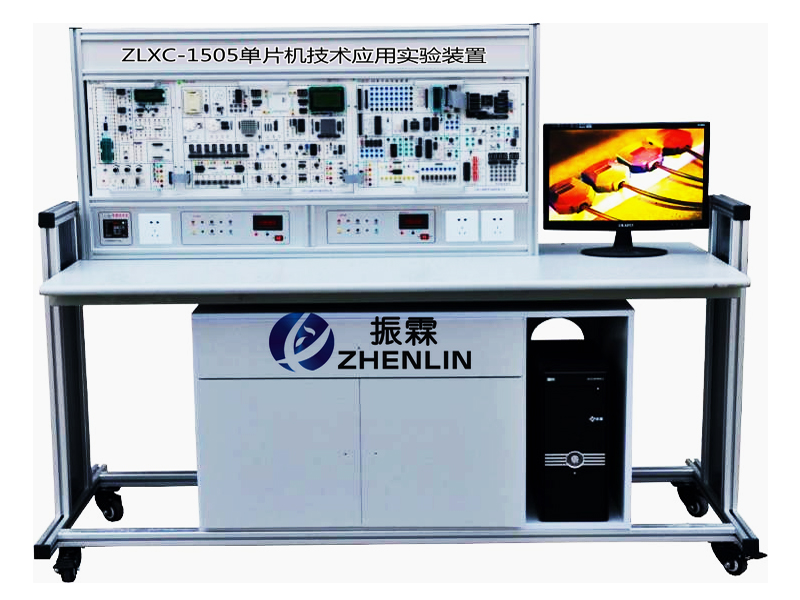

  • ZLXC-1505型单片机技术应用实验装置


  •     单片机技术应用实验装置是根据职业教育课程改革和教材建设规划要求及教学和实训要求研发。适用于研究生、本科、大专、职业技术学院及中等专业技术学校的信息通信技术、应用电子技术、机电一体化、微机应用、数控技术、自动化、计算机原理与应用、仪表及控制、汽车工程等电子应用和微机控制的相关专业。
    一、单片机技术应用实验装置的主要技术参数:
    1、输入电源:AC220V±10% 50Hz、工作环境:温度-10~+40℃ 相对湿度<85%(25℃)、装置容量:200VA.、重量:100kg、外形尺寸:1600×750×1500mm
    2、输入、输出:8路开关量输入,8路LED输出。
    3、8位数码管动态显示和4位数码管静态显示。
    4、固定脉冲:8路固定脉冲输出,分别为:1HZ,10HZ、100HZ、1KHZ、10KHZ、100KHZ、 500KHZ、1MHZ
    5、单脉冲发生器。
    6、IC卡读写实验模块。
    7、继电器驱动控制实验模块。
    8、24C02串行存储器实验模块。
    9、TLC549串行模数实验模块。
    10、93C46存储器实验模块。
    11、实时时钟实验模块。
    12、串行键盘显示接口实验模块。
    13、TLC5615串行数模转换实验模块。
    14、语音录放实验模块
    15、温度测量实验模块。
    16、8253定时计数器实验模块。
    17、D/A0832数模转换实验模块。
    18、I/O口简单扩展实验模块。
    19、32K程序存储器扩展实验模块。
    20、8255并行接口控制实验模块。
    21、8279键盘接口显示实验模块。
    22、16C550串行通信实验模块。
    23、ADC0809模数转换实验模块。
    24、自带T6963C控制器的128*64图形液晶显示和2*64点阵液晶显示实验模块。25、16*16点阵显示实验模块。
    26、步进电机驱动控制实验模块。
    27、直流电机驱动控制及测速实验模块。
    28、看门狗实验模块。
    29、电位器模拟电压产生模块。
    30、红外线通信实验模块。
    31、以太网通信实验模块。
    32、电子音响驱动控制模块。
    33、USB1.0和2.0通信实验模块。
    34、CAN总线控制实验模块。
    35、RS485通信实验模块。
    36、RS232通信实验模块。
    37、双通道虚拟示波器模块。
    38、扩展总线区。
    39、光电传感器模块。
    40、专用USB接口单片机仿真器,可以在线下载在线调试和烧录用户程序。
    41、电源模块,提供+5V(3A)/-5 V(1A)/+12V(1A)/-12V(1A)各一组,供各模块的电源需求。
    42、配置足够配套接线。
    43、配有适应WindowsMe/2000/xp等操作平台的调试软件,上位仿真软件支持汇编和C语言。
    44、配置CPLD实验模块,选择 ALTERA公司的CPLD 器件EPM240或EPM7128S  (可供用户任意选择)
    二、
    单片机技术应用实验装置实验桌:
      铝木结构,桌面为防火、防水、耐磨高密度板,电脑桌连体设计,造型美观大方。采用特制模具制作的优质铝合金做框架,铝合金表面经氧化处理,经久耐用,美观大方,符合现代审美观,桌面为防火、防水、耐磨高密度板,桌子下部配置储存柜及电脑主机柜。
    四、单片机技术应用实验装置的实验内容:
    1、单片机部分 :
    实验一: 单片机I/O口应用实验_ P3.3口输入 P1口输出
    实验二: 单片机I/O口应用实验_工业顺序控制
    实验三: 并行I/O接口8255应用
    实验四: 简单I/O口扩展实验
    实验五: A/D 转换实验
    实验六: D/A转换实验
    实验七: 定时/计数器8253A应用
    实验八: 键盘显示控制器8279应用实验
    ※实验九: 微型打印机打印字符、曲线、汉字
    实验十: 步进电机控制实验
    实验十一: 小直流电机调速实验
    实验十二: 电子音响实验
    实验十三: 继电器控制实验
    实验十四: 数据存贮器扩展实验
    实验十五: 8031单片机串行口应用实验_双机通信
    实验十六: 8031串行口应用实验_与PC机通信
    实验十七: 串行接口16C550应用实验
    实验十八: 串行A/D转换器TLC549应用
    实验十九: 串行D/A转换器TLC5615应用
    实验二十: 单片机双机通信实验_用RS485总线
    实验二十一: USB接口的应用实验
    实验二十二: 网络接口应用实验
    实验二十三: 16X16LED 点阵显示实验
    实验二十四: 128 X 64 LCD液晶显示接口实验
    ※实验二十五: 语音录放控制实验
    实验二十: CAN总线应用实验
    实验二十七: 串行存储器读写实验
    实验二十八: 红外接口通信实验
    实验二十九: 数字温度传感器DS18B20的原理与应用实验
    实验三十:  “看门狗”复位实验
    实验三十一: IC总线应用实验:
    1、串行E²PROM的读写实验;
    2、IC智能卡读写实验;
    3、串行键盘显示接口ZLG7290应用实;
    4、 PCF8563串行实时时钟应用实验
    实验三十二: 温度压力实验
    2、EDA/CPLD/FPGA实验:
    (1)A/D 0809模数转换器实验;
    (2)D/A 0832数模转换器实验;
    (3)步进电机控制实验;
    (4)16*16 LED点阵显示实验;
    (5)电子时钟实验;
    (6)数码管静态显示实验;
    (7)4*4键盘扩展实验;
    (8)128*64 LCD液晶显示实验;
    (9)电子音乐演奏实验;
    (10)RS232串口发送实验(SEND);
    (11)RS232串口接收实验(RECEIVE);
    (12)单片机总线接口实验;
    (13)异步串口通讯(UART)
