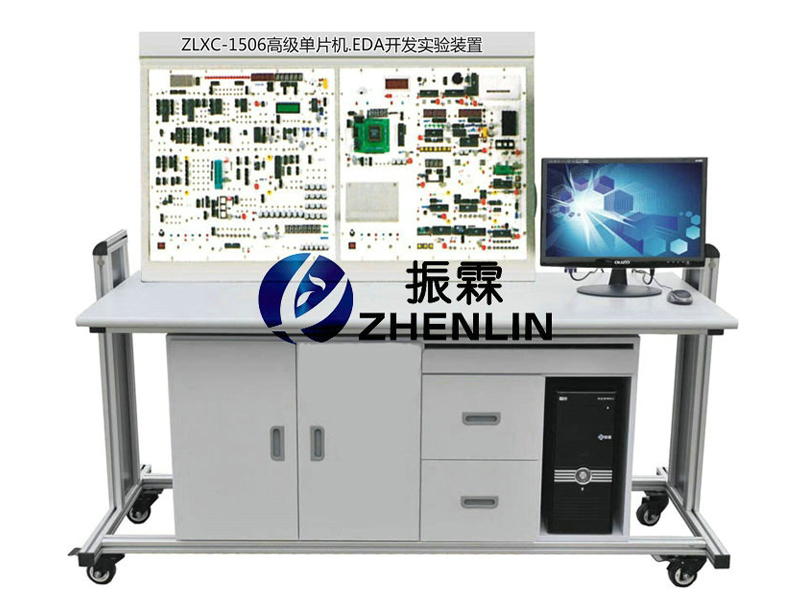

  • ZLXC-1506型高级单片机.EDA开发实验装置


  • ZLXC-1506 高级单片机EDA开发实验装置

    一、高级单片机.EDA开发实验装置的概述:
        高级单片机.EDA开发实验装置适用于研究生、本科、大专、职业技术学院及中等专业技术学校的信息通信技术及应用电子技术、机电一体化、微机应用、数控技术、自动化、计算机原理与应用、仪表及控制、汽车工程等电子应用和微机控制的技术课程的相关教学实训,是大中院校及中职理想的实验设备。
    二、高级单片机.EDA开发实验装置的主要技术性能:
    1、矩阵键盘:4×4矩阵式结构,组合按键。
    2、输入:8路开关量,输出:8路LED。
    3、8位数码管动态显示和4位数码管静态显示。
    4、固定脉冲:8路固定脉冲输出,分别为:1HZ,10HZ、100HZ、1KHZ、10KHZ、100KHZ、 500KHZ、1MHZ.
    5、单脉冲发生器。
    6、IC卡读写实验模块。
    7、继电器驱动控制实验模块。
    8、24C02串行存储器实验模块。
    9、TLC549串行模数实验模块。
    10、93C46存储器实验模块。
    11、实时时钟实验模块。
    12、串行键盘显示接口实验模块。
    13、TLC5615串行数模转换实验模块。
    14、语音录放实验模块。
    15、温度测量实验模块。
    16、8253定时计数器实验模块。
    17、D/A0832数模转换实验模块。
    18、I/O口简单扩展实验模块。
    19、32K程序存储器扩展实验模块。
    20、8255并行接口控制实验模块。
    21、8279键盘接口显示实验模块。
    22、16C550串行通信实验模块。
    23、ADC0809模数转换实验模块。
    24、自带T6963C控制器的128*64图形液晶显示和2*64点阵液晶显示实验模块。
    25、16*16点阵显示实验模块。
    26、步进电机驱动控制实验模块。
    27、直流电机驱动控制及测速实验模块。
    28、看门狗实验模块。
    29、电位器模拟电压产生模块。
    30、红外线通信实验模块。
    31、以太网通信实验模块。
    32、电子音响驱动控制模块。
    33、USB1.0和2.0通信实验模块。
    34、CAN总线控制实验模块。
    35、RS485通信实验模块。
    36、RS232通信实验模块。
    37、双通道虚拟示波器模块。
    38、扩展总线区。
    39、光电传感器模块。
    40、专用USB接口单片机仿真器,可以在线下载在线调试和烧录用户程序。
    41、电源模块,提供+5V(3A)/-5V(1A)/+12V(1A)/-12V(1A)各一组,供各模块的电源需求。
    42、配置足够配套接线。
    43、配有适应WindowsMe/2000/xp等操作平台的调试软件,上位仿真软件支持汇编和C语言。
    44、配置CPLD实验模块,选择 ALTERA公司的CPLD 器件EPM240或EPM7128S (可供用户任意选择)
    三、实验桌结构及尺寸:铝木结构,桌面为25mm厚的防火、防水、耐磨高密度板,电脑桌连体设计,造型美观大方。采用特制模具制作的优质铝合金做框架,铝合金表面经氧化处理,经久耐用,美观大方,符合现代审美观,桌面为防火、防水、耐磨高密度板,桌子下部配置储存柜及电脑主机柜。
    外形尺寸:1500×70×1400mm
    四、高级单片机.EDA开发实验装置的标准配置实验内容:
    1、单片机部分:
    实验一 单片机I/O口应用实验_ P3.3口输入 P1口输出
    实验二 单片机I/O口应用实验_工业顺序控制
    实验三 并行I/O接口8255应用
    实验四 简单I/O口扩展实验
    实验五 A/D 转换实验
    实验六 D/A转换实验
    实验七 定时/计数器8253A应用
    实验八 键盘显示控制器8279应用实验
    ※实验九 微型打印机打印字符、曲线、汉字
    实验十 步进电机控制实验
    实验十一 小直流电机调速实验
    实验十二 电子音响实验
    实验十三 继电器控制实验
    实验十四 数据存贮器扩展实验
    实验十五 8031单片机串行口应用实验_双机通信
    实验十六 8031串行口应用实验_与PC机通信
    实验十七 串行接口16C550应用实验
    实验十八 串行A/D转换器TLC549应用
    实验十九 串行D/A转换器TLC5615应用
    实验二十 单片机双机通信实验_用RS485总线
    实验二十一 USB接口的应用实验;
    实验二十二 网络接口应用实验;
    实验二十三 16X16LED 点阵显示实验;
    实验二十四 128 X 64 LCD液晶显示接口实验;
    ※实验二十五 语音录放控制实验;
    实验二十六 CAN总线应用实验;
    实验二十七 串行存储器读写实验;
    实验二十八 红外接口通信实验;
    实验二十九 数字温度传感器DS18B20的原理与应用实验;
    实验三十 "看门狗"复位实验;
    实验三十一 IC总线应用实验;
    1、 串行E?PROM的读写实验;
    2、IC智能卡读写实验;
    3、串行键盘显示接口ZLG7290应用实;
    4、 PCF8563串行实时时钟应用实验
    实验三十二 温度压力实验;
    2、EDA/CPLD/FPGA实验
    (1)A/D 0809模数转换器实验;
    (2)D/A 0832数模转换器实验;
    (3)步进电机控制实验;
    (4)16*16 LED点阵显示实验;
    (5)电子时钟实验;
    (6)数码管静态显示实验;
    (7)4*4键盘扩展实验;
    (8)128*64 LCD液晶显示实验;
    (9)电子音乐演奏实验;
    (10)RS232串口发送实验(SEND);
    (11)RS232串口接收实验(RECEIVE);
    (12)单片机总线接口实验;
    (13)异步串口通讯(UART)
