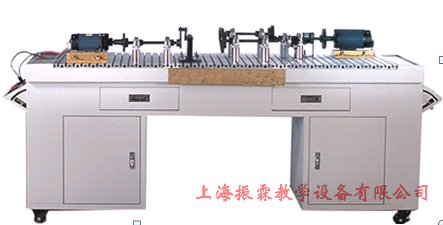

  • ZLQK-36V型机械搭接及运动测试实验台


  •     该机械搭接及运动测试实训平台是本公司通过对各种机械系统实验台的性能、功用、范围的综合考察后,由中南大学机械系教授设计制作而成。它集拼装、搭接、组合、测量与分析一身,真正做到了人机一体,一机多用,使学生能够做到不出校门就能达到实地安装、培训、操作的效果,它是现有机械实验台中功能最为全面的一种实验设备。
    一、机械搭接及运动测试实验台的实验目的:
    1、它将单一的机械零件,通过实体操作,达到机械传动中各种传动效果,使学生将所学的理论在实践中得到运用。
    2、掌握实际安装中的零件加工精度对装配的影响,平行度、直线度、同轴度、定向、定位、跳动等各种形位公差的概念和作用。
    3、掌握工作中各种工卡量具的使用。
    4、通过对机械传动的安装,充分了解安装误差对机械传动工作过程所产生的各种损坏和振动噪声等。
    5、该实验台是一种全开式实验台,四周都可安装、调试,可同时供多名学生实验。
    二、机械搭接及运动测试实验台的功能与特点:
    1、本实验台采用长方形台面,操作台由T型铝合金型材制作而成,控制面板立于两端,采用内置翻盖结构,美观实用,安全性强。型材组合的台面,对工件的组合尺寸没有明显的要求,学生可根据设计要求,选定安装尺寸。
    2、本实验台可做单轴、多轴的安装与分析,并能组合多级齿轮传动、链传动、带传动、曲柄摇杆、曲柄滑块的测试与分析,配有旋转编码器,直线位移传感器,可对安装、传动进行数据采集、分析,总结安装误差对测试精度的影响,配有强大的计算机处理软件,以及多媒体教学软件能及时对照理论与实测的效果,分析找出其存在的问题。
    3、自己动手安装,掌握测量工具在实践工作中的作用,提高对工况量具的认识。
    4、分析不同类型的传动特点和作用及适用的范围。
    三、机械搭接及运动测试实验台的实验内容:
    1、机械传动系统的组成;               2、链联接的安装与测量;
    3、动力传输系统的安装;               4、V型带传动的安装与调节;
    5、链传动的安装与调节;               6、直齿轮传动的安装与调节;
    7、多轴传动的安装与调节;
    8、符合标准与加工超差传动件的性能对比分析;
    9、有轴向力传动零件的搭接与运转分析;
    10、曲柄摇杆工作系统的搭接、运转与分析;
    11、曲柄滑块工作系统的搭接、运转与分析;
    12、带传动与齿轮传动组合;          13、齿轮传动与链传动组合;
    14、带与链传动组合;                15、V带传动与曲柄滑块机构组合;
    16、链传动与曲柄连杆结构组合。
    四、机械搭接及运动测试实验台配测控软件的搭接机构:
    1、齿轮机构:传动比测试与理论计算。
    2、曲柄滑块机构:曲柄运动理论与实测分析
    滑块运动仿真与实测分析
    3、曲柄摇杆机构:曲柄运动理论与实测分析
    摇杆运动仿真与实测分析
    4、齿轮曲柄滑块机构:齿轮运动理论与实测分析
    滑块运动仿真与实测分析
    5、齿轮曲柄摇杆机构:曲柄运动理论与实测分析
    摇杆运动仿真与实测分析
    五、机械搭接及运动测试实验台的主要技术参数:
    1、电机:微型直流减速电机:型号:J90ZYT102PX6   功率:90W   输出电压:0-220V转速:0-250r/min    输出转距:3.5Nm
    直流调速电机:型号:110ZYT152     功率:375W    输出电压:0-220V
    转速:0-1500r/min
    2、测试传感器:角位移传感器:工作电压:DC12V          输出电压:0-5V
    量程:0-90°             精度:0.3%
    直线位移传感器:工作电压:DC12V        输出电压:0-5V
    量程:0-150mm            精度:0.3%
    旋转编码器:型号:ZL7B-8-1000BZ-C05LD   工作电压:DC+5V
    转动惯性:60g.cm2                频率响应:0-200KHZ
    最高转速:10000rpm       轴负荷:径向75N,轴向60N
    脉冲数:1000            精度:0.2%
