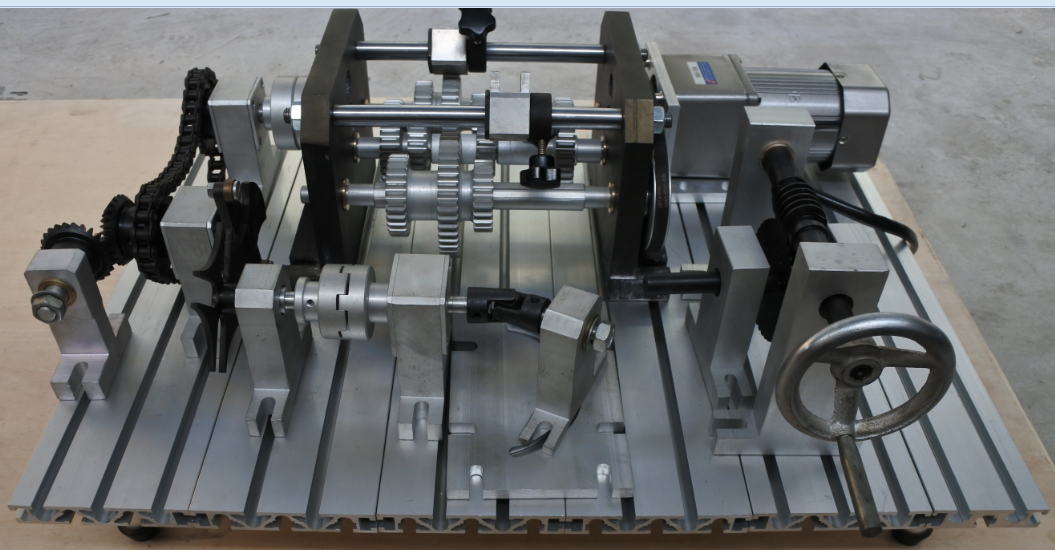

  • ZLOM-244型机械传动系统创新设计综合实验台


  • 一、机械传动系统创新设计综合实验台的实验目的:
        机械传动装置是机器或机组的主要组成部分,起着传递动力或改变运动的重要作用。根据需要选择传动类型,组合出合理的机械传动方案,是《机械设计》课程教学中的重要内容。
    使用目的在于:
    1.、加深对各种类型的机械传动的感性认识和理论认识;
    2.、通过拼装各种组合传动方案,可对比分析不同方案的传动特点,本实验箱是培养学生创新能力的理想平台;
    3.、本实验箱为桌面式,可电动、也可手动,可配置在开放实验室,学生也可借用,利用课余时间进行拼装,提高学生动手能力和学习兴趣。
    二、机械传动系统创新设计综合实验台的实验内容:
    1.、拼装各种类型组合的机械传动,观察各种单级传动,分析其传动原理及特点;
    2.、对比分析不同组合传动的特点
    三、机械传动系统创新设计综合实验台的实验简介:
    1、实训台架(采用铝合金型材框架结构)尺寸:1800mm*800mm*1800mm,桌面采用铝型材平铺而成.
    2、调速电机: 功率100W,调速范围 0~50r/min, 内置交流减速电机调速器
    3、 实验台配置及主要技术参数:本实验台备有 V 带传动、链传动、圆柱齿轮传动、圆锥齿轮传动、槽轮机构、曲柄滑块机构、单十字万向联轴器传动,位移传感器,角位移传感器等零部件。箱体采用硬质铝合金精制,内部零件采用 45#钢,零件加工精度高,使用轻巧方便。
    4、 拼装方案:利用本实验箱配备的零部件可组装数十种机械传动方案主要有:
    (1)单级传动:V带传动、链传动、圆柱齿轮传动、圆锥齿轮传动、槽轮机构、曲柄滑块机构、单十字万向联轴器传动等。
    (2)变速器:参照CA6132精密车床变速器设计。
    手动滑动套,使两三联齿轮分别沿二根花键轴滑移,通过三根传动轴(二根花键轴及一根平键轴)上不同的齿轮啮合,可得9级传动比。三根传动轴可三角形布置,也可展开布置。卸下平键轴     ,装上中介轮轴及介轮,可得含介轮的齿轮传动。
    (3)多级组合传动:可在上述单级传动及变速器中任选两种或两种以上,用联轴器或离合器联接组成多级组合传动。
    例如:
    手轮—锥齿轮—九速变速器—弹性联轴器—链—槽轮机构
    手轮—九速变速器—离合器—曲柄摇杆机构
    手轮—刚性联轴器—链传动—槽轮机构     手轮—V 带传动—离合器—链—槽轮机构
    手轮- V 带传动—锥齿轮—槽轮机构       手轮—锥齿轮—链传动—槽轮机构
    手轮—V 带传动—曲柄滑块机构          手轮—链传动—曲柄摇杆机构
    手轮—V带—槽轮机构组合传动          手轮—链—槽轮机构组合传动
    手轮—V带—离合器—链—槽轮机构组合传动  手轮—锥齿轮—槽轮机构—V带组合传动
    手轮—锥齿轮—槽轮机构—链轮组合传动
    手轮—锥齿轮—变速器—柱销或滚子链联轴器—链—槽轮机构组合传动
    手轮—各种联轴器—链—槽轮机构组合传动  手轮—变速器(中介轮)—离合器—V带组合传动
    电机—V带—槽轮机构组合传动            电机—V带—链—槽轮机构组合传动
    电机—V带—单十字万向联轴器传动       电机—V带—离合器—链—槽轮机构组合传动
    电机—V带—槽轮机构—V带(或链轮)组合传动
    电机—V带—滑块联轴器—V带(或链)组合传动
    电机—V带—锥齿轮—变速器—柱销或滚子链联轴器—链—槽轮机构组合传动
    电机—V带—各种联轴器—链—槽轮机构组合传动
    电机—V带—变速器(中介轮)—离合器—V带组合传动
