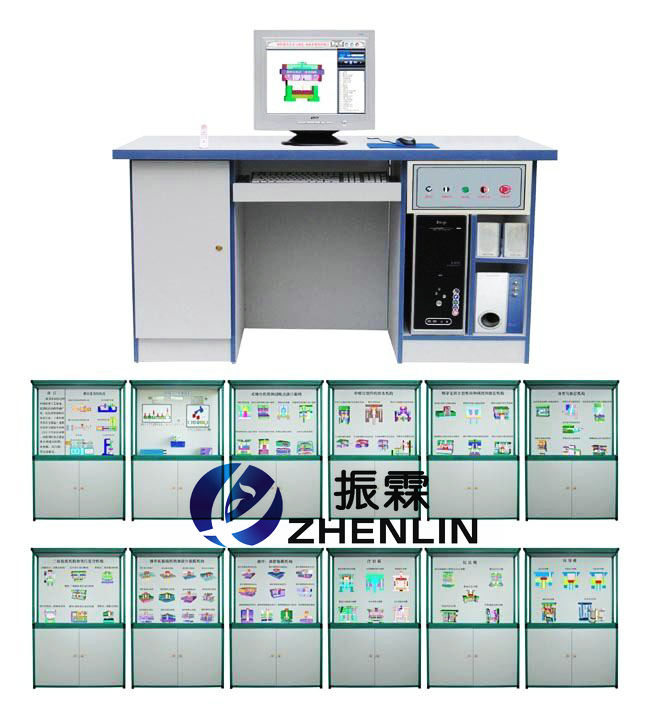

  • ZLDSA-325型塑料模具设计与制造陈列柜


  •     塑料模具设计与制造陈列柜是对高职高专人才培养的要求为指导设计的实验室设备,按机械专业课程服务于专业的原则,积极进行课程教学改革。采用多种素材和媒体手段,系统地分析塑料及模塑成型加工方法、模塑成型原理、模塑成型设备、塑料模具设计。重点讲述注射模、压缩模、压注模、热流道模具等先进模具。陈列柜共分十二个柜和一个电脑控制台,进行多媒体声控同步解说演示。柜内85件模型均采用动画图象由PC电脑软件控制顺序或任选播放演示模具功能原理。
    ZLDSA-325  机械陈列柜


    二、塑料模具设计与制造陈列柜的主要特点:
    陈列柜控制台配置:塑料模具动画仿真软件一套(包含85件模具动画)、硬件各一套;P4电脑主机1台,17寸显示器1台。
    陈列柜控制软件:采用顶邦陈列柜专用播放软件,实现声音、图像、模型同步动作,采用多种播放方案(如前进、后退、停止、步进、循环等);也可实现任选和顺序动作。
    陈列柜控制方式:采用鼠标和遥控器控制。
    陈列柜外形尺寸:1250×430×1780mm,
    陈列柜上下柜整体采用彩色塑钢制作,造型美观,坚固耐用。
    三、
    塑料模具设计与制造陈列柜的各柜内容如下:
    序号与名称 陈列柜内容 规格
    第一柜 模具常用机器 1、螺杆式注射机注射成型原理示意、2柱塞式注射机注射成型原理示意、3注塑机、4注射机的种类和特点(卧式、立式、角式2件) 所有模型均采用二维/三维动画图象配合陈列柜上的内容在电脑上演示各种模具的功能和原理(如模具开模、闭模、出制件的全过程)。同时配合声音解说,生动形象。
    第二柜 压缩模 1溢式压缩模、2不溢式压缩模、3半溢式压缩模、4固定式压缩模、5移动式压缩模
    第三柜 压注模 1移动式压注模之一、2移动式压注模之二、3固定式压注模、4液压机用的上挤固定式压注模、5上挤固定式压注模、
    第四柜 注射模 1单分型面注射模、2双分型面注射模、3带活动镶块的注射模 、4侧向分型抽芯注射模、5自动卸螺纹的注射模、6、热流道注射模
    第五柜 推杆脱模机构和推管脱模机构 1推杆脱模机构(板状)、2推杆脱模机构(锥形)、3推杆脱模机构(盖壳类)、4推杆脱模机构(顶出耳)、5推杆脱模机构(加强筋)、6推杆脱模机构(嵌件)、7推管脱模机构(销式)、8推管脱模机构(台肩式)、9推管脱模机构(大轴肩)、10推管脱模机构(型芯)
    第六柜 一级推出机构模 1推块推出机构、2推件板推出机构(动、定模)、3推件板推出机构(顶杆式)、4推件板推出机构(定距式)、5推件板推出机构(反向式)、6推件板推出机构(镶入式)、7推件板推出机构(弹簧力)、8联合推出机构1、9联合推出机构2、10联合推出机构3、
    第七柜 二级脱模机构和先行复位机构模 1三角滑板块式二次推出机构、2弹簧式二级推出机构、3摆杆拉钩式二级推出机构、4摆钩式双推出二级推出机构、5楔形—摆杆先行复位机构、6楔形—三角滑块先行复位机构、7连杆先行复位机构
    第八柜 分型与抽芯机构模 1斜销分型与抽芯机构、2弯销分型与抽芯机构、3斜槽导板分型与抽芯机构、4液压或气压抽芯机构、5弯销内侧抽芯机构、6齿条固定在推出机构上的抽芯机构、7齿条固定在定模上的抽芯机构、
    第九柜 顺序定距分型机构和斜滑块抽芯机构模 1弹簧螺钉式顺序定距分型机构、2摆钩式定距分型拉紧机构、3导柱式定距分型拉紧机构、4斜滑块外侧分型抽芯机构、5斜滑块内侧分型抽芯机构、6斜杆导滑的外侧分型抽芯机构、7斜杆导滑的内侧分型抽芯机构
    第十柜 带螺纹塑件的推出机构模 1螺纹脱模机构、2手动脱离螺纹机构、3手动脱离螺纹型芯机构、4手动脱离螺纹型环机构、5齿轮齿条脱螺纹机构、6模内手动脱螺纹及塑件机构、7直角式注射机的螺纹型芯脱出机构
    第十一柜 合模导向机构和双推出机构模 1导柱导向机构、2锥面定位机构、3弹簧式双推出机构、4杠杆式双推出机构、5气动式双推出机构、6利用差动式推杆切断点浇口凝料、7利用推板切断点浇口凝料、8利用推件板切断点浇口凝料
    第十二柜 吹塑成型模 1中空吹塑模具、2挤吹成型模、3、注塑吹塑成型示意4真空压缩空气成型、5挤出吹塑中空成型原理示意图、6标准成型法过程示意7、ASB式一步法注拉吹成型示意
